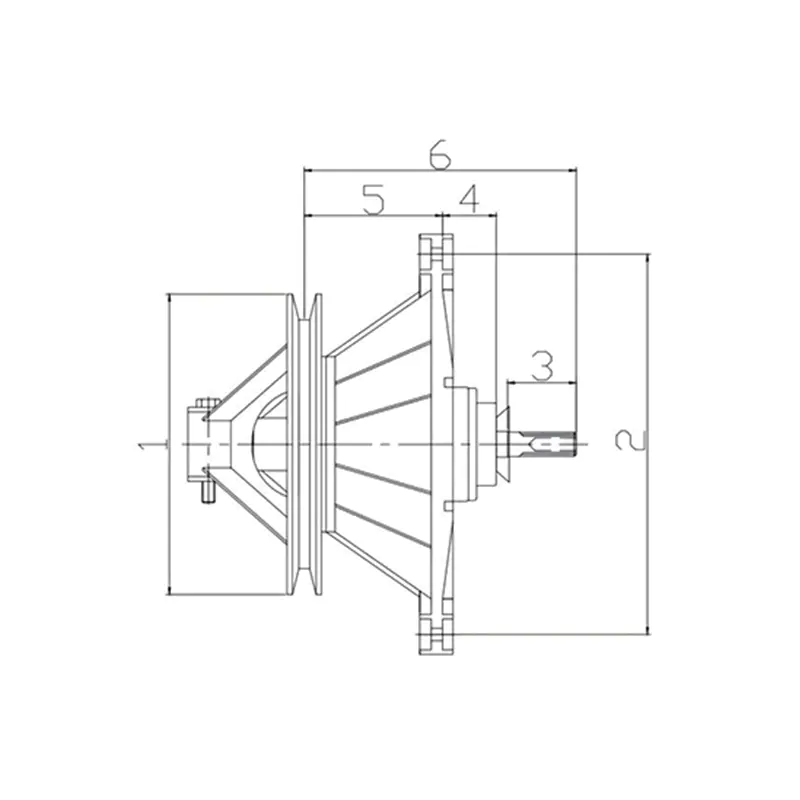

Bộ giảm tốc máy giặt lồng đôi

1. Hộp giảm tốc máy giặt lồng đôi là gì

Hộp giảm tốc máy giặt lồng đôi là cụm hộp số được đặt giữa động cơ và giao diện bộ tạo xung hoặc bộ khuấy trên các máy giặt bán tự động sử dụng hai ngăn riêng biệt để giặt và vắt. các Hộp giảm tốc máy giặt lồng đôi làm giảm tốc độ quay tương đối cao của động cơ trong khi tăng mô-men xoắn đầu ra và trong hầu hết các thiết kế cũng chuyển đổi chuyển động quay liên tục thành dao động đảo chiều cần thiết để điều khiển bộ tạo xung phía rửa. Do lồng giặt và lồng vắt hoạt động độc lập trên bệ lồng giặt đôi nên bộ giảm tốc phục vụ phía giặt được thiết kế đặc biệt xoay quanh đặc tính tải đảo chiều thay vì nhiệm vụ vắt một chiều liên tục như ở phía lồng giặt.

Bên trong, một hộp giảm tốc máy giặt lồng đôi điển hình có bộ truyền bánh răng, trục đầu ra có vòng đệm và bố trí ống lót, và trong nhiều kiểu máy, bộ đồng bộ hóa hoặc cơ cấu đảo chiều tích hợp thay đổi hướng quay định kỳ để tạo ra hành trình tới lui của bộ tạo xung. Bản thân vỏ thường được bịt kín và bôi mỡ để bảo vệ bộ truyền bánh răng khỏi hơi ẩm tạo ra bên trong khoang rửa, vì bộ giảm tốc nằm gần sàn bồn, nơi tiếp xúc với nước bắn tung tóe cao nhất. Tỷ số truyền, hình dạng răng, độ kín của vỏ và giao diện trục đầu ra là bốn yếu tố cấu trúc quyết định trực tiếp nhất đến cách thức hoạt động nhất định. Hộp giảm tốc máy giặt lồng đôi thực hiện trong suốt thời gian sử dụng của nó.

Trang danh mục này tập hợp các loại cấu trúc phổ biến của cụm hộp giảm tốc máy giặt lồng đôi, nguyên tắc làm việc của chúng, các cân nhắc lựa chọn dành riêng cho ứng dụng để sản xuất OEM và thay thế hậu mãi cũng như hướng dẫn bảo trì nhằm giúp kéo dài tuổi thọ sử dụng. Nội dung được tổ chức để hỗ trợ các kỹ sư, nhóm mua sắm và kỹ thuật viên bảo trì xác định cấu hình bộ giảm tốc chính xác cho nền tảng thiết bị lồng đôi nhất định.

2. Các loại phổ biến và đặc điểm cấu trúc

Thiết kế bộ giảm tốc được sử dụng trên máy giặt lồng đôi khác nhau chủ yếu tùy theo cách bố trí bộ truyền động bánh răng được sử dụng để đạt được mức giảm tốc độ và tăng mô-men xoắn cần thiết. Bốn cấu hình bên dưới bao gồm hầu hết các thiết kế bộ giảm tốc bên rửa được tìm thấy trên các nền tảng bán tự động hiện tại.

(1) Hộp giảm tốc xoắn ốc

Bộ giảm tốc bánh răng xoắn ốc sử dụng các răng bánh răng góc cạnh ăn khớp dần dần thay vì tất cả cùng một lúc, điều này thường làm giảm tiếng ồn và độ rung khi chia lưới so với bánh răng trụ cắt thẳng. Cấu hình này phổ biến trên các nền tảng bồn đôi tầm trung, nơi tỷ lệ giảm vừa phải và khả năng vận hành trơn tru hợp lý đều được ưu tiên.

(2) Bộ giảm tốc bánh răng giun

Bộ giảm tốc bánh vít đạt được tỷ lệ giảm tốc cao hơn trong một vỏ nhỏ gọn bằng cách ghép vít vít với bánh vít. Sự sắp xếp này rất phù hợp với bệ bồn đôi có không gian chứa bên dưới bồn rửa hạn chế, mặc dù tiếp xúc trượt giữa sâu và bánh xe thường tạo ra nhiều ma sát hơn so với cặp bánh răng xoắn ốc có kích thước tương đương.

(3) Bộ giảm tốc bánh răng hỗn hợp

Bộ giảm tốc bánh răng hỗn hợp xếp chồng hai hoặc nhiều cấp bánh răng cắt thẳng để đạt được tỷ số giảm mục tiêu bằng cách sử dụng hình học răng đơn giản hơn, tiết kiệm hơn. Cấu hình này thường được ghép nối với một thành phần đồng bộ hóa riêng biệt để tạo ra chuyển động của bộ xung đảo chiều, giữ cho bộ giảm tốc tập trung hoàn toàn vào chuyển đổi tốc độ và mô-men xoắn.

(4) Bộ giảm tốc-đồng bộ hóa tích hợp

Một số bệ bồn đôi kết hợp giai đoạn giảm tốc và cơ cấu đồng bộ đảo chiều thành một vỏ duy nhất. Phương pháp tích hợp này giúp giảm số lượng các bộ phận riêng biệt trên hệ thống truyền động của thiết bị và có thể đơn giản hóa việc lắp ráp, mặc dù nó đòi hỏi sự phối hợp chặt chẽ hơn giữa thiết kế bánh răng và thiết kế cơ cấu đảo chiều trong quá trình phát triển.

3. Nguyên lý làm việc và đặc điểm tỷ lệ giảm

Nguyên lý làm việc của bộ giảm tốc máy giặt lồng đôi tập trung vào việc chuyển đổi vòng quay tương đối nhanh, mô-men xoắn thấp của động cơ thành đầu ra chậm hơn, mô-men xoắn cao hơn phù hợp để dẫn động máy rung hoặc máy khuấy bên giặt. Bên trong vỏ, một hoặc nhiều tầng bánh răng chia lưới giảm dần tốc độ quay ở từng tầng đồng thời nhân mô men xoắn theo tỷ số truyền ở tầng đó. Trong trường hợp bộ đồng bộ đảo chiều được tích hợp hoặc gắn vào đầu ra bộ giảm tốc, một cơ chế bổ sung sẽ định kỳ ngắt và đảo ngược hướng quay đầu ra để tạo ra hành trình dao động làm khuấy trộn nước và vải.

Biểu đồ bên dưới minh họa phạm vi tỷ lệ giảm chung thường được liên kết với từng cấu hình trong số bốn cấu hình bộ giảm tốc được mô tả trong phần trước. Những số liệu này thể hiện các giá trị tầm trung thường được quan sát trên các nền tảng bồn tắm đôi hiện tại và nhằm mục đích tham khảo chung chứ không phải là thông số kỹ thuật cố định cho bất kỳ sản phẩm riêng lẻ nào. Việc xem xét so sánh này giúp giải thích tại sao các bộ giảm tốc bánh răng trục vít thường được chọn khi vỏ nhỏ gọn vẫn phải mang lại tỷ số giảm tương đối cao, trong khi các thiết kế trụ xoắn ốc và bánh răng hỗn hợp thường được sử dụng hơn khi tỷ lệ vừa phải và vận hành mượt mà hơn là mục tiêu chính. Nó cũng làm rõ lý do tại sao kích thước vỏ, vật liệu bánh răng và phương pháp bôi trơn lại khác nhau một cách có ý nghĩa giữa các loại hộp giảm tốc này, vì tỷ lệ giảm tốc cao hơn thường tập trung nhiều tiếp xúc trượt và sinh nhiệt hơn trong diện tích lưới bánh răng nhỏ hơn. Các kỹ sư đánh giá bộ giảm tốc máy giặt lồng đôi cho nền tảng mới thường bắt đầu bằng cách ước tính mô-men xoắn đầu ra cần thiết và tần số hành trình của bộ xung trước khi chọn phạm vi tỷ lệ mục tiêu từ so sánh này.

Như biểu đồ chỉ ra, các bộ giảm tốc bánh răng trục vít thường bao gồm phạm vi tỷ lệ giảm tốc rộng nhất và cao nhất trong số bốn cấu hình, phù hợp với thiết kế lưới đơn nhỏ gọn và khả năng đạt được tỷ lệ lớn mà không cần xếp chồng nhiều tầng bánh răng. Bộ giảm tốc hỗn hợp và cụm bộ giảm tốc-đồng bộ hóa tích hợp rơi vào dải tầm trung, phản ánh sự cân bằng giữa tỷ lệ, tính đơn giản về cơ học và chi phí sản xuất. Hộp giảm tốc xoắn ốc thường nằm ở mức thấp hơn trong phạm vi điển hình được hiển thị ở đây, đây thường là một sự đánh đổi có thể chấp nhận được do chúng hoạt động tương đối yên tĩnh hơn. Điều đáng chú ý là tỷ lệ giảm chỉ là một đầu vào trong số nhiều đầu vào khi chỉ định bộ giảm tốc cho bệ bồn đôi; Công suất mô-men xoắn trục đầu ra, hiệu suất bịt kín vỏ và khả năng chống mài mòn của vật liệu bánh răng cũng là yếu tố quyết định lựa chọn cuối cùng. Các nhóm mua sắm đang tìm nguồn cung ứng Hộp giảm tốc máy giặt lồng đôi đối với một nền tảng thiết bị cụ thể, nên coi biểu đồ này như một tài liệu tham khảo khởi đầu chung và xác nhận yêu cầu tỷ lệ chính xác so với tốc độ động cơ mục tiêu và tần số hành trình của bộ tạo xung mong muốn. Bởi vì các yêu cầu về tỷ lệ thực tế khác nhau ngay cả trong một loại bộ giảm tốc tùy thuộc vào công suất lồng giặt và định mức động cơ, nên làm việc dựa trên thông số kỹ thuật của hệ thống truyền động cụ thể trong quá trình tìm nguồn cung ứng vẫn là phương pháp đáng tin cậy nhất.

4. Cấp độ vật liệu bánh răng và mức độ mòn răng tương đối

Vật liệu răng bánh răng và xử lý nhiệt là một trong những quyết định quan trọng nhất trong thiết kế bộ giảm tốc máy giặt lồng đôi, vì bộ truyền bánh răng hoạt động dưới tải trọng đảo chiều lặp đi lặp lại, trong vỏ tiếp xúc với độ ẩm và cặn chất tẩy rửa và thường bị hạn chế bôi trơn trong suốt thời gian sử dụng của thiết bị. Ba phương pháp tiếp cận vật liệu thường được sử dụng trong toàn ngành: bánh răng thép cacbon tiêu chuẩn, bánh răng thép cứng trong đó bề mặt răng được xử lý cứng thêm trong khi lõi vẫn cứng và bánh răng hợp kim thiêu kết được hình thành thông qua quy trình luyện kim bột. Mỗi phương pháp đều có một đường cong tiến triển độ mòn răng khác nhau khi chu kỳ hoạt động tích lũy, điều này giúp giải thích tại sao bệ bồn đôi công suất cao hơn có xu hướng chỉ định các bộ bánh răng được tôi cứng ngay cả khi hình dạng răng cơ sở gần giống với thép cacbon tiêu chuẩn tương đương.

Biểu đồ dạng đường bên dưới trình bày chỉ số mài mòn răng minh họa qua số chu kỳ hoạt động ngày càng tăng đối với ba phương pháp tiếp cận vật liệu được mô tả ở trên. Chỉ số mài mòn phản ánh thước đo chung, tương đối của bề mặt răng và độ mài mòn của mắt lưới chứ không phải là con số tuổi thọ được đảm bảo cho bất kỳ sản phẩm cụ thể nào, vì kết quả thực tế phụ thuộc vào khả năng duy trì bôi trơn, tiếp xúc với độ ẩm, tần suất tải và chất lượng bịt kín vỏ. Sự so sánh này nhằm giúp các nhóm kỹ thuật và bảo trì hiểu lý do tại sao việc lựa chọn vật liệu bánh răng ngày càng trở nên quan trọng khi chu kỳ làm việc của thiết bị tăng lên và tại sao khoảng thời gian thay thế hậu mãi thường khác nhau đáng kể giữa các biến thể bánh răng bằng thép tiêu chuẩn và vỏ cứng. Đọc biểu đồ từ trái sang phải cho thấy khoảng cách hao mòn giữa các loại vật liệu ngày càng mở rộng thay vì giữ nguyên như thế nào, một mô hình thường thấy ở các bộ truyền bánh răng đảo chiều chịu tải trọng định hướng lặp đi lặp lại. Khoảng cách ngày càng mở rộng này là một trong những lý do chính khiến các bệ máy giặt lồng đôi công suất trung bình và cao hơn ngày càng chỉ định các bộ bánh răng bằng hợp kim được tôi cứng hoặc thiêu kết thay vì loại thép tiêu chuẩn cơ bản tương đương.

Đường thép tiêu chuẩn tăng mạnh nhất, phản ánh sự mài mòn bề mặt răng nhanh hơn khi tải trọng đảo chiều và chu trình chia lưới tích tụ tại các điểm tiếp xúc của bánh răng. Đường thép được làm cứng bằng vỏ cho thấy độ tăng vừa phải, phù hợp với độ cứng bề mặt được tăng thêm ở sườn răng trong khi lõi bánh răng vẫn giữ đủ độ bền để chống gãy do mỏi dưới mô-men xoắn đảo chiều lặp đi lặp lại. Dây hợp kim thiêu kết vẫn phẳng nhất trong toàn bộ phạm vi chu trình trong so sánh này, tương ứng với mật độ đồng đều hơn và độ xốp được kiểm soát có thể đạt được thông qua quy trình luyện kim bột khi được chỉ định đúng cho ứng dụng này. Cần nhấn mạnh rằng biểu đồ này thể hiện sự so sánh tương đối chung chứ không phải là sự đảm bảo tuổi thọ đã được chứng nhận, vì độ mòn của bánh răng trong thế giới thực cũng phụ thuộc nhiều vào khả năng duy trì bôi trơn, tính toàn vẹn của vòng đệm vỏ và tần suất chu kỳ làm việc. Đối với các dây chuyền sản xuất OEM chỉ định bộ giảm tốc máy giặt lồng đôi mới, vật liệu bánh răng phải phù hợp với hồ sơ nhiệm vụ dự kiến ​​của thiết bị mục tiêu thay vì mặc định là một vật liệu duy nhất trên tất cả các cấp sản phẩm. Đối với thay thế hậu mãi, các kỹ thuật viên làm việc trên các máy lồng đôi có công suất cao hơn hoặc được sử dụng thường xuyên thường nhận thấy rằng việc nâng cấp lên bộ bánh răng cứng, trong đó vỏ và giao diện lắp đặt cho phép, sẽ giảm tần suất lặp lại tiếng ồn của bánh răng hoặc các cuộc gọi dịch vụ liên quan đến trượt so với thay thế thép tiêu chuẩn cơ bản.

5. Các kịch bản ứng tuyển và ưu tiên lựa chọn

Việc chọn đúng bộ giảm tốc máy giặt lồng đôi cho một ứng dụng nhất định bao gồm việc cân nhắc một số yếu tố kỹ thuật so với nhu cầu cụ thể của nền tảng mục tiêu. Đối với sản xuất OEM, bộ giảm tốc phải được chỉ định sớm trong quá trình thiết kế hệ thống truyền động cùng với động cơ và trục xung, vì tỷ số truyền, giao diện trục đầu ra và kích thước vỏ phụ thuộc lẫn nhau giữa các bộ phận này. Đối với thay thế hậu mãi, ưu tiên sẽ chuyển sang việc khớp chính xác vị trí lắp đặt, trục trục đầu ra và tỷ lệ thu nhỏ của bộ phận ban đầu để tránh gây ra rung động, tiếng ồn hoặc thời gian không khớp sau khi lắp đặt.

Biểu đồ thanh bên dưới trình bày điểm ưu tiên lựa chọn chung dựa trên năm yếu tố đánh giá chung cho các bộ phận giảm tốc của máy giặt lồng đôi: độ chính xác của tỷ lệ, kiểm soát tiếng ồn, công suất mô-men xoắn, hiệu suất bịt kín và hiệu quả chi phí. Những điểm số này phản ánh trọng số tổng quát thường được áp dụng trong quá trình đánh giá thành phần thay vì công thức cố định, vì thứ hạng ưu tiên thực tế thay đổi tùy thuộc vào việc bộ giảm tốc dành cho nền tảng nội địa nhỏ gọn hay thiết bị có công suất lớn hơn, công suất cao hơn. Việc xem xét biểu đồ này trước khi đưa ra quyết định tìm nguồn cung ứng giúp các nhóm mua sắm và kỹ thuật xác định những yếu tố nào đáng được xem xét kỹ lưỡng nhất trong quá trình đánh giá nhà cung cấp và thử nghiệm mẫu. Nó cũng cung cấp một khuôn khổ hữu ích để so sánh các đề xuất kỹ thuật từ các nguồn thành phần khác nhau trên cơ sở tương tự thay vì tập trung vào một thuộc tính riêng lẻ. Đối với hầu hết các bệ bồn đôi, hiệu suất bịt kín và công suất mô-men xoắn có xu hướng mang trọng lượng cao không tương xứng so với sự đơn giản rõ ràng của chúng, vì sự sai lệch ở những khu vực này thường dẫn đến mòn bánh răng sớm hoặc hơi ẩm xâm nhập sau khi lắp đặt.

Như được hiển thị trong biểu đồ, điểm hiệu suất bịt kín và công suất mô-men xoắn ở hoặc gần đầu bảng xếp hạng ưu tiên chung, theo sát là độ chính xác tỷ lệ và kiểm soát tiếng ồn, trong khi hiệu quả chi phí, mặc dù vẫn phù hợp, thường có trọng số thấp hơn một chút so với bốn yếu tố liên quan đến hiệu suất trong một đánh giá cân bằng tốt. Mô hình này phản ánh thực tế thực tế rằng bộ giảm tốc của máy giặt lồng đôi bị hỏng ở vòng đệm vỏ hoặc giao diện trục đầu ra có xu hướng tạo ra một cuộc gọi bảo trì trước khi vật liệu bánh răng cơ bản đã hết tuổi thọ mỏi dự kiến. Các kỹ sư và người mua đánh giá nhà cung cấp bộ giảm tốc mới thường sử dụng khung trọng số tương tự như khung này để thử nghiệm mẫu cấu trúc, ưu tiên kiểm tra rò rỉ phốt và đo tiếng ồn của bánh răng cùng với xác minh mô-men xoắn và tỷ lệ thay vì coi chi phí là yếu tố khác biệt chính. Đối với các bệ bồn đôi hoạt động trong môi trường có độ ẩm cao hơn hoặc thường xuyên tiếp xúc với nước bắn trong chu trình giặt, hiệu suất bịt kín của vỏ thường đáng được chú trọng nhiều hơn so với những gì được thể hiện trong biểu đồ chung này, vì sự xâm nhập của hơi ẩm có xu hướng làm tăng tốc độ mài mòn của bánh răng khi nó xảy ra. Cuối cùng, trọng số tương đối của năm yếu tố này phải được điều chỉnh để phản ánh môi trường vận hành cụ thể, chu kỳ hoạt động và kỳ vọng về độ tin cậy của nền tảng thiết bị bồn tắm đôi mục tiêu.

6. So sánh hồ sơ hiệu suất giữa các loại bộ giảm tốc

Ngoài các số liệu riêng lẻ như tỷ lệ hoặc độ ồn, việc xem hồ sơ hiệu suất tổng thể của bộ giảm tốc máy giặt lồng đôi trên nhiều khía cạnh cùng một lúc thường rất hữu ích. Biểu đồ radar bên dưới so sánh bộ giảm tốc bánh răng xoắn với bộ giảm tốc bánh răng trục vít trên năm thuộc tính: phạm vi tỷ lệ giảm tốc, kiểm soát tiếng ồn, hiệu suất cơ học, công suất mô-men xoắn và hiệu quả chi phí. Kiểu xem đa thuộc tính này giúp các nhóm kỹ thuật hình dung sự cân bằng thay vì tập trung vào một thông số kỹ thuật riêng lẻ, vì không có cấu hình bộ giảm tốc nào đạt điểm cao nhất trên mọi danh mục cùng một lúc. Điểm số hiển thị ở đây mang tính minh họa và nhằm mục đích thể hiện các xu hướng chung được quan sát thấy trên các nền tảng bồn tắm đôi thông thường, chứ không phải là điểm chuẩn được chứng nhận cho bất kỳ sản phẩm riêng lẻ nào. Việc so sánh hai loại bộ giảm tốc trên cùng một khung radar cũng giúp việc trao đổi những cân nhắc về thiết kế với các bên liên quan phi kỹ thuật trở nên dễ dàng hơn trong quá trình đánh giá nền tảng hoặc thảo luận với nhà cung cấp.

Các đa giác chồng chéo trong biểu đồ radar minh họa rằng bộ giảm tốc bánh răng trục vít thường đạt điểm cao hơn về phạm vi tỷ lệ giảm tốc và công suất mô-men xoắn, phù hợp với khả năng đạt được mức giảm tốc độ lớn trong một lưới đơn nhỏ gọn đã thảo luận trước đó trong trang này. Trong khi đó, bộ giảm tốc xoắn ốc có xu hướng đạt điểm cao hơn về khả năng kiểm soát tiếng ồn và hiệu quả cơ học, phần lớn là do sự ăn khớp răng góc của nó tạo ra ít ma sát trượt và độ rung hơn so với kiểu tiếp xúc giữa bánh răng và bánh răng. Cả hai cấu hình đều cho thấy điểm hiệu quả chi phí có thể so sánh được trong so sánh chung này, phản ánh thực tế là chi phí cuối cùng thường bị chi phối bởi khối lượng sản xuất và đầu tư dụng cụ nhiều hơn là do bản thân việc bố trí thiết bị cơ bản. Sự so sánh này củng cố một chủ đề lặp đi lặp lại trên trang danh mục này: không có cấu hình bộ giảm tốc máy giặt lồng đôi nào vượt trội về tổng thể và lựa chọn chính xác phụ thuộc vào việc kết hợp hồ sơ hiệu suất của bộ giảm tốc với yêu cầu tỷ lệ cụ thể, khả năng chịu tiếng ồn và hạn chế về không gian vỏ của nền tảng thiết bị đang được xem xét. Các nhóm kỹ thuật đang xem xét nền tảng bồn đôi mới hoặc đánh giá tổ hợp bộ giảm tốc được đề xuất của nhà cung cấp linh kiện, có thể sử dụng so sánh kiểu radar như thế này để nhanh chóng xác định những sự đánh đổi nào đang được chấp nhận trước khi đưa ra thiết kế cuối cùng.

7. Tổng quan về cấu trúc của một bộ giảm tốc điển hình

Để làm cho cuộc thảo luận về cấu trúc ở trên dễ hình dung hơn, sơ đồ đẳng cự bên dưới phác thảo bố cục chung của bộ giảm tốc máy giặt lồng đôi điển hình, bao gồm khớp nối trục đầu vào, vỏ truyền động bánh răng bên trong, trục đầu ra với vòng đệm và ống lót của nó, và giá đỡ để giữ chặt cụm bên dưới lồng giặt. Chế độ xem cấu trúc đơn giản hóa này nhằm mục đích tham khảo và định hướng chung hơn là bản vẽ kỹ thuật chính xác của bất kỳ sản phẩm cụ thể nào. Việc xem tổ hợp ở dạng lớp này giúp làm rõ cách năng lượng quay truyền từ động cơ, qua bộ truyền bánh răng và ra bề mặt bộ xung, trong khi các phần phốt và ống lót quản lý việc loại trừ nước và hỗ trợ hướng tâm trên đường đi. Việc hiểu cấu trúc phân lớp này cũng giúp bạn diễn giải nội dung thảo luận về vật liệu và lựa chọn được đề cập trong các phần trước dễ dàng hơn vì mỗi vùng được gắn nhãn trong sơ đồ tương ứng với một mức độ ưu tiên kỹ thuật khác nhau. Ví dụ, vùng truyền động bánh răng có liên quan chặt chẽ nhất với độ chính xác của tỷ số và truyền mô-men xoắn, trong khi vùng bịt kín đầu ra có liên quan chặt chẽ nhất với mức độ ưu tiên về hiệu suất bịt kín được thảo luận trong Phần 5.

Đọc sơ đồ từ trên xuống dưới tuân theo đường dẫn vật lý của cụm lắp ráp như khi nó được lắp đặt trong thiết bị, bắt đầu bằng khớp nối trục đầu vào gắn với đầu ra của động cơ và kết thúc bằng giá đỡ giữ chặt vỏ hộp giảm tốc bên dưới bồn rửa. Vỏ bộ truyền bánh răng chiếm phần trung tâm của tổ hợp và là khu vực bị ảnh hưởng nhiều nhất bởi các vấn đề về vật liệu và mài mòn được thảo luận trong Phần 4, vì nó chứa các tầng bánh răng ăn khớp chịu trách nhiệm giảm tốc độ và chuyển đổi mô-men xoắn. Ngay bên dưới bộ truyền bánh răng, phốt trục đầu ra là vùng chuyển tiếp quan trọng vì nó phải duy trì bề mặt bịt kín nhất quán ngay cả khi trục đầu ra quay và đảo chiều liên tục trong chu kỳ vận hành của bộ tạo xung. Phần ống lót đầu ra bên dưới vòng đệm quản lý tải hướng tâm ở trục đầu ra và giúp duy trì sự thẳng hàng với cụm trục máy xung được kết nối sâu hơn với hệ thống truyền động. Cuối cùng, giá đỡ được định hình để khớp với giao diện khung cụ thể trên nền tảng thiết bị mục tiêu, đó là lý do tại sao các bộ giảm tốc thay thế hậu mãi phải khớp chính xác với dấu chân này để tránh các vấn đề lắp đặt. Xem việc lắp ráp như một tập hợp các vùng chức năng riêng biệt, chứ không phải là một hộp số chung duy nhất, là một mô hình tinh thần hữu ích khi so sánh các lựa chọn tìm nguồn cung ứng hoặc chẩn đoán lỗi tại hiện trường.

8. Những cân nhắc về sản xuất đối với nguồn cung OEM và hậu mãi

Việc kiểm soát quy trình sản xuất nhất quán có ảnh hưởng trực tiếp đến hiệu quả hoạt động của bộ giảm tốc máy giặt lồng đôi sau khi được lắp đặt, đặc biệt là về độ chính xác về kích thước răng bánh răng, độ khít của phốt vỏ và tính nhất quán luyện kim giữa các lô sản xuất. Các nhà sản xuất OEM thường yêu cầu tính nhất quán chặt chẽ giữa các lô vì ngay cả những thay đổi kích thước nhỏ trong biên dạng răng bánh răng cũng có thể ảnh hưởng đến tiếng ồn chia lưới và truyền mô-men xoắn khi được ghép nối với động cơ và trục bộ xung được cung cấp riêng cho cùng một bệ. Các nhà cung cấp hậu mãi phải đối mặt với một thách thức liên quan nhưng khác biệt, vì bộ giảm tốc thay thế phải khớp với vị trí gắn thiết bị ban đầu và giao diện trục đầu ra đủ chặt chẽ để tránh gây ra các vấn đề rung hoặc rò rỉ mới sau khi lắp đặt, ngay cả khi kiểu thiết bị ban đầu không còn được sản xuất nữa.

Cixi Gaite Electric Co., Ltd., được thành lập vào năm 2002 và có trụ sở tại Ninh Ba, Chiết Giang, đã tập trung hoạt động sản xuất đặc biệt vào các bộ phận truyền động cốt lõi của máy giặt, bao gồm bộ giảm tốc, bộ đồng bộ và cụm trục liên quan, cho cả nhà sản xuất OEM và các ứng dụng hậu mãi. Hoạt động từ một cơ sở sản xuất rộng khoảng 10.000 mét vuông, công ty đã xây dựng các quy trình sản xuất của mình xoay quanh hình dạng bánh răng cụ thể và các yêu cầu về độ kín của vỏ liên quan đến các bộ phận giảm tốc của máy giặt lồng đôi, bao gồm cả độ chính xác của tỷ lệ và những cân nhắc về việc bịt kín được thảo luận trong suốt trang này. Sự tập trung lâu dài này vào một dòng sản phẩm hẹp, liên quan đến cơ học, thay vì một danh mục linh kiện có mục đích chung rộng rãi, đã hỗ trợ kiểm soát quy trình nhất quán trong các hoạt động sản xuất và cho phép phối hợp chặt chẽ hơn với khách hàng về đặc điểm kỹ thuật cấu trúc và vật liệu trong giai đoạn tìm nguồn cung ứng.

Đối với các nhóm mua sắm đang đánh giá nhà cung cấp bộ giảm tốc máy giặt lồng đôi, thông thường sẽ hữu ích nếu yêu cầu các đơn vị mẫu để kiểm tra kích thước, kiểm tra tiếng ồn của bánh răng và kiểm tra rò rỉ vòng đệm trước khi thực hiện đơn đặt hàng sản xuất, bất kể nhà sản xuất nào đang được xem xét. Việc xem xét tính nhất quán của biên dạng răng bánh răng, độ hoàn thiện bề mặt chỗ bịt kín của vỏ và độ đồng tâm trục đầu ra trên một lô mẫu nhỏ cung cấp dấu hiệu đáng tin cậy hơn về hiệu suất hiện trường dự kiến ​​so với việc chỉ xem xét bản vẽ kỹ thuật.

9. Hướng dẫn bảo trì và lắp đặt

Việc lắp đặt đúng cách và kiểm tra định kỳ giúp kéo dài tuổi thọ của bộ giảm tốc máy giặt lồng đôi và giảm khả năng mòn bánh răng hoặc vòng đệm sớm. Các cách thực hành sau đây thường được các kỹ thuật viên bảo trì làm việc trên bệ máy giặt lồng đôi khuyên dùng.

1. Xác nhận rằng vị trí lắp đặt của bộ giảm tốc, trục đầu ra và tỷ lệ giảm tốc khớp chính xác với bộ phận ban đầu trước khi lắp đặt, vì tỷ lệ không khớp là nguyên nhân phổ biến dẫn đến thời gian hành trình của bộ xung không chính xác.
2. Kiểm tra phốt trục đầu ra xem có hư hỏng hoặc mòn bề mặt hay không trước khi lắp lại, vì phốt bị hỏng có thể cho phép hơi ẩm xâm nhập vào vỏ hộp số ngay cả khi bản thân bộ truyền bánh răng ở tình trạng tốt.
3. Xác minh rằng lượng mỡ bôi trơn ở vỏ còn nguyên vẹn và phù hợp với loại bánh răng trong bất kỳ quá trình bảo dưỡng nào mở vỏ hộp giảm tốc, vì việc bôi trơn không đủ sẽ làm tăng tốc độ mài mòn bề mặt răng.
4. Siết chặt các ốc vít của khung lắp đến giá trị được chỉ định thay vì siết quá chặt, vì lực kẹp quá mức có thể làm biến dạng vỏ và ảnh hưởng đến sự căn chỉnh của lưới bánh răng.
5. Định kỳ lắng nghe tiếng ồn bất thường của bánh răng hoặc kiểm tra độ rung tăng lên trong chu trình rửa, điều này có thể cho thấy răng bị mòn ở giai đoạn đầu hoặc ổ trục bị lệch trước khi xảy ra hỏng hóc hoàn toàn.
6. Lưu giữ hồ sơ về ngày lắp đặt và các điều kiện vận hành được quan sát, đặc biệt là tần suất sử dụng, để giúp dự đoán khoảng thời gian thay thế để lập kế hoạch bảo trì trong tương lai.

Việc làm theo các bước này không loại trừ khả năng hao mòn linh kiện theo thời gian, vì tất cả các cụm hộp giảm tốc đều bị mòn dần trong điều kiện vận hành bình thường, nhưng thực hành lắp đặt nhất quán và kiểm tra định kỳ thường giúp xác định các dấu hiệu cảnh báo sớm trước khi hỏng hóc làm gián đoạn hoạt động của thiết bị.

10. Câu hỏi thường gặp

(1) Sự khác biệt giữa bộ giảm tốc máy giặt lồng đôi và bộ đồng bộ là gì?

Bộ giảm tốc chủ yếu làm giảm tốc độ động cơ và tăng mô-men xoắn đầu ra thông qua bộ truyền bánh răng, trong khi bộ đồng bộ hóa là cơ chế chịu trách nhiệm đảo chiều định kỳ để tạo ra hành trình dao động của bộ tạo xung. Trên một số nền tảng bồn tắm đôi, hai chức năng này được kết hợp thành một vỏ tích hợp duy nhất, trong khi trên các nền tảng khác, chúng vẫn là các thành phần riêng biệt được kết nối theo trình tự.

(2) Làm sao để biết máy giặt lồng đôi của tôi sử dụng loại hộp giảm tốc nào?

Việc xác định loại bộ giảm tốc chính xác thường bắt đầu bằng kiểu thiết bị và cấu hình hệ thống truyền động, vì bánh răng xoắn ốc, bánh răng trục vít, bánh răng hỗn hợp và thiết kế bộ giảm tốc-đồng bộ hóa tích hợp, mỗi loại tương ứng với một cách bố trí bánh răng riêng biệt như được nêu trong Phần 2 của trang này. Kiểm tra vị trí lắp đặt, trục đầu ra và kích thước vỏ của bộ phận ban đầu dựa trên dữ liệu tham chiếu của nhà sản xuất là cách đáng tin cậy nhất để xác nhận sự trùng khớp chính xác trước khi yêu cầu thay thế.

(3) Cấp vật liệu bánh răng có ảnh hưởng đáng kể đến tuổi thọ sử dụng của bộ giảm tốc không?

Cấp vật liệu bánh răng là một trong nhiều yếu tố ảnh hưởng đến tuổi thọ sử dụng, bên cạnh khả năng duy trì bôi trơn, tính toàn vẹn của vòng đệm vỏ và tần suất chu kỳ làm việc. Như được minh họa trong Phần 4, các bộ bánh răng hợp kim được tôi cứng và thiêu kết thường cho thấy tiến triển mài mòn tương đối chậm hơn so với các bánh răng thép tiêu chuẩn trong các điều kiện vận hành tương tự, mặc dù kết quả thực tế khác nhau tùy theo ứng dụng.

(4) Tại sao máy giặt lồng đôi của tôi giảm tiếng ồn hơn trước?

Tiếng ồn của bánh răng tăng theo thời gian thường cho thấy sự mài mòn bề mặt răng ở giai đoạn đầu, giảm khả năng bôi trơn hoặc sai lệch nhẹ trong bộ truyền bánh răng và thường cần kiểm tra trước khi tình trạng này tiến triển thành mài mòn đáng kể hơn hoặc trượt trục đầu ra.

(5) Tôi nên cung cấp thông tin gì khi tìm nguồn cung cấp hộp giảm tốc máy giặt lồng đôi từ nhà sản xuất?

Thông tin hữu ích thường bao gồm nền tảng thiết bị hoặc tham chiếu mô hình, tỷ lệ giảm yêu cầu, thông số kỹ thuật trục đầu ra, kích thước khung lắp và chu kỳ làm việc dự kiến, vì những chi tiết này giúp nhà sản xuất đề xuất cách bố trí bánh răng và loại vật liệu phù hợp.
