Hộp số máy giặt

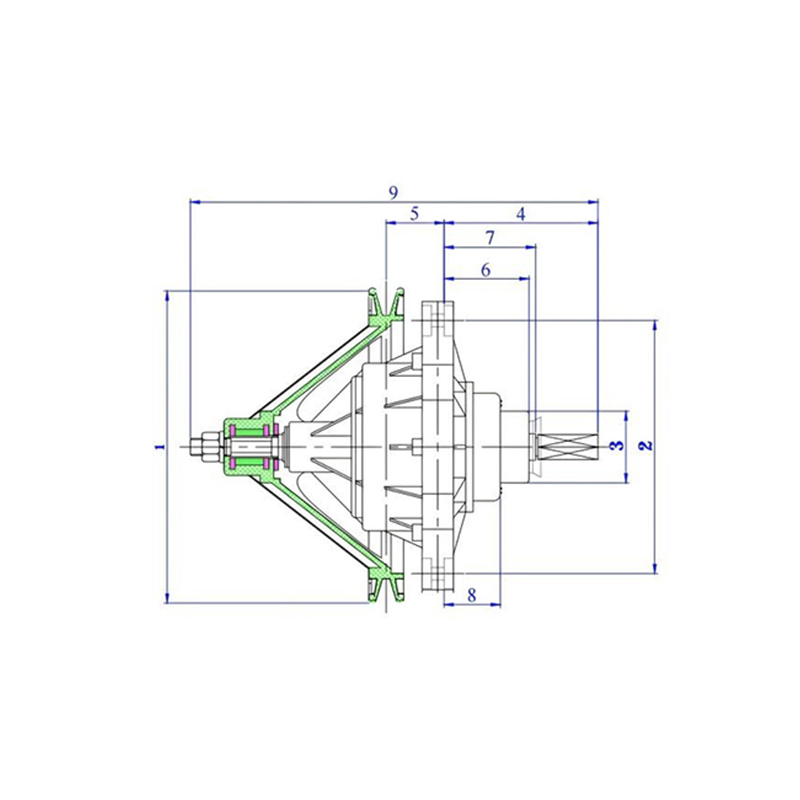

1. Tổng quan về Hệ thống Truyền động Máy Giặt

A hộp số máy giặt là bộ phận cơ khí chịu trách nhiệm chuyển đổi công suất quay từ động cơ thành chuyển động được điều khiển của máy khuấy, máy tạo xung hoặc giỏ quay bên trong máy giặt. Trong hầu hết các máy giặt bán tự động kiểu khuấy và lồng giặt đôi, bộ truyền động nằm giữa động cơ và lồng giặt, quản lý việc giảm tốc độ, phân bổ mô-men xoắn và chuyển đổi hướng giữa chu trình giặt và chu trình quay. Bởi vì động cơ máy giặt thường hoạt động ở tốc độ quay tương đối cao nên bộ truyền động của máy giặt sẽ giảm tốc độ này xuống phạm vi phù hợp để khuấy vải hiệu quả đồng thời tăng công suất mô-men xoắn.

Bộ truyền động của máy giặt cũng đóng vai trò chuyển đổi chu trình. Trong giai đoạn giặt, bộ truyền động truyền chuyển động quay tới máy khuấy hoặc máy tạo xung ở tốc độ thấp hơn, thường có hướng luân phiên, giúp di chuyển nước và chất tẩy rửa qua khối vải. Trong giai đoạn vắt, nhiều thiết kế truyền động chuyển hướng năng lượng sang giỏ vắt với tốc độ cao hơn với vòng quay liên tục, hỗ trợ hút nước ra khỏi tải. Hành vi chức năng kép này là một trong những đặc điểm thường giúp phân biệt hộp số máy giặt với hộp số đơn dụng được sử dụng trong các thiết bị gia dụng khác.

Do bộ truyền động được đặt ở vị trí yêu cầu cơ học trong máy giặt nên thiết kế kết cấu, vật liệu bánh răng và cơ cấu ly hợp ảnh hưởng trực tiếp đến hiệu suất tổng thể của máy, bao gồm mức độ tiếng ồn, hành vi rung và tính nhất quán khi giặt ở các loại tải khác nhau. Các cụm truyền động của máy giặt thường được sản xuất dưới dạng các bộ bánh răng nhỏ gọn, khép kín, tích hợp nhiều giai đoạn bánh răng, vòng bi hỗ trợ và trong nhiều trường hợp là cơ cấu ly hợp hoặc bánh cóc, tất cả đều nằm trong một vỏ duy nhất. Tổng quan này nhằm cung cấp nền tảng để hiểu cách hoạt động chung của hệ thống truyền động máy giặt, các loại phổ biến hiện có và những cân nhắc lựa chọn được thảo luận trong các phần tiếp theo.

2. Nguyên lý làm việc của hộp số máy giặt

Nguyên lý làm việc của hộp số máy giặt thường tuân theo một trình tự các bước cơ học: giảm tốc độ qua các giai đoạn bánh răng, truyền mô-men xoắn thông qua cơ cấu ly hợp hoặc khớp nối và chuyển đổi chức năng giữa hoạt động giặt và vắt. Hiểu trình tự này giúp giải thích tại sao thiết kế bộ truyền động máy giặt lại khác nhau giữa các loại máy giặt và yêu cầu ứng dụng khác nhau.

(1) Cơ chế giảm tốc bánh răng

Cơ cấu giảm tốc bên trong hộp số máy giặt thường bao gồm hai hoặc nhiều giai đoạn bánh răng được bố trí để giảm dần tốc độ quay trong khi tăng mô-men xoắn. Tốc độ đầu vào của động cơ trong nhiều máy giặt có thể đạt tới hơn một nghìn vòng quay mỗi phút, nhìn chung là quá nhanh để khuấy vải hiệu quả. Thông qua việc chia lưới bánh răng liên tiếp, bộ truyền động của máy giặt giảm tốc độ này xuống một phạm vi thường thích hợp cho việc khuấy trộn chu trình giặt, thường dưới hai trăm vòng quay mỗi phút ở trục đầu ra. Tỷ số truyền cụ thể được sử dụng thường phụ thuộc vào đặc tính của động cơ, kích thước giỏ và kiểu khuấy dự định của máy giặt.

(2) Cơ cấu ly hợp và chuyển hướng

Nhiều hộp số máy giặt các thiết kế kết hợp cơ cấu ly hợp hoặc bánh cóc cho phép một động cơ duy nhất điều khiển cả chức năng khuấy trộn và chức năng quay mà không cần một động cơ riêng cho từng nhiệm vụ. Cơ chế này thường gắn hoặc ngắt các đường bánh răng cụ thể tùy thuộc vào hướng quay của động cơ hoặc cần chuyển mạch bên trong, cho phép bộ truyền động của máy giặt luân phiên giữa khuấy trộn tốc độ thấp và vắt vắt tốc độ cao hơn. Cơ cấu ly hợp nói chung cũng giúp quản lý việc truyền mô-men xoắn trong quá trình thay đổi tải, giảm ứng suất cơ học đột ngột lên bộ truyền bánh răng.

(3) Truyền mô-men xoắn sang máy khuấy và giỏ quay

Sau khi giảm tốc độ và chọn đường truyền bánh răng thích hợp, bộ truyền động của máy giặt sẽ truyền mô-men xoắn đến trục đầu ra, trục này kết nối với bộ khuấy, bộ tạo xung hoặc giỏ quay tùy thuộc vào cấu hình máy. Trục đầu ra này thường được hỗ trợ bởi các vòng bi bên trong vỏ hộp số để giúp duy trì sự thẳng hàng của trục khi chịu tải. Do trục đầu ra trải qua những thay đổi hướng lặp đi lặp lại và các điều kiện tải trọng thay đổi do vải ướt nên tính toàn vẹn về cấu trúc của giai đoạn chuyển giao cuối cùng này có liên quan chặt chẽ đến việc lựa chọn vật liệu bánh răng, một chủ đề sẽ được thảo luận thêm trong phần sau.

Để minh họa cách bộ truyền động của máy giặt giảm dần tốc độ quay, biểu đồ bên dưới trình bày biểu đồ đường đơn giản thể hiện sự thay đổi tốc độ điển hình qua các giai đoạn bánh răng. Biểu đồ này thể hiện mô hình giảm tốc chung từ đầu vào động cơ qua các cấp bánh răng trung gian đến trục đầu ra cuối cùng. Dữ liệu được sử dụng trong biểu đồ này phản ánh trình tự giảm tốc phổ biến được tìm thấy trong nhiều thiết kế hộp số máy giặt bán tự động. Các giá trị tốc độ được biểu thị bằng số vòng quay trên phút, cho phép so sánh chung và không theo thương hiệu cụ thể của từng giai đoạn. Hình ảnh trực quan này nhằm hỗ trợ sự hiểu biết mang tính khái niệm về chức năng truyền động của máy giặt hơn là thể hiện thông số kỹ thuật chính xác cho bất kỳ sản phẩm đơn lẻ nào.

Như được hiển thị trong biểu đồ, quá trình truyền động của máy giặt bắt đầu với tốc độ đầu vào của động cơ cao hơn đáng kể so với tốc độ đầu ra cuối cùng được truyền tới trục khuấy. Di chuyển từ điểm đầu vào của động cơ đến giai đoạn bánh răng đầu tiên, tốc độ quay giảm đáng kể, phản ánh mức giảm ban đầu đạt được thông qua bộ bánh răng chia lưới đầu tiên. Giai đoạn thứ hai tiếp tục xu hướng giảm này, giảm tốc độ quay hơn nữa trong khi tăng mô-men xoắn sẵn có ở phía đầu ra theo tỷ lệ. Vào thời điểm chuyển động quay đạt đến giai đoạn đầu ra cuối cùng, tốc độ đã được giảm xuống mức thích hợp để khuấy vải mà không tạo ra dòng chảy rối hoặc ứng suất cơ học quá mức. Kiểu giảm dần này là đặc điểm xác định của hệ thống truyền động máy giặt, phân biệt chúng với các cơ cấu bánh răng một cấp được sử dụng trong các thiết bị đơn giản hơn. Mối quan hệ giữa việc giảm tốc độ và tăng mô-men xoắn tuân theo các nguyên tắc cơ học tiêu chuẩn, trong đó việc giảm tốc độ quay trên một bộ truyền bánh răng thường tương ứng với sự gia tăng tỷ lệ công suất mô-men xoắn. Việc tăng mô-men xoắn này rất quan trọng đối với hiệu suất truyền động của máy giặt vì nó cho phép một động cơ tương đối nhỏ gọn tạo ra đủ lực quay để di chuyển tải vải ướt. Thiết kế răng bánh răng, lựa chọn vật liệu và bôi trơn đều ảnh hưởng đến mức độ giảm tốc độ này diễn ra suôn sẻ như thế nào trong thực tế. Sự khác biệt trong đường cong giảm này giữa các mô hình truyền động máy giặt khác nhau thường phản ánh sự khác biệt về kích thước giỏ mục tiêu, định mức công suất động cơ và các đặc tính chu trình giặt dự kiến. Nhìn chung, quy trình giảm tốc theo giai đoạn này minh họa lý do tại sao các cụm truyền động của máy giặt được thiết kế dưới dạng hệ thống bánh răng nhiều giai đoạn thay vì các thiết bị tỷ số đơn.

3. Các loại hộp số máy giặt phổ biến và đặc điểm của chúng

Các bộ phận truyền động của máy giặt nói chung có thể được nhóm thành một số loại phổ biến dựa trên vật liệu bánh răng và cấu hình kết cấu. Mỗi loại mang một số đặc điểm khác nhau liên quan đến độ bền, đặc tính tiếng ồn và độ phức tạp trong sản xuất, những điều này thường ảnh hưởng đến cách chúng được chọn cho các kiểu máy giặt khác nhau.

(1) Truyền bánh răng nhựa

Các cụm truyền động của máy giặt bánh răng bằng nhựa sử dụng các bánh răng polyme đúc, thường được gia cố bằng hàm lượng sợi, cho một số hoặc tất cả các giai đoạn bánh răng. Loại truyền động này thường có trọng lượng nhẹ hơn và hoạt động tương đối yên tĩnh, vì việc chia lưới bánh răng polyme có xu hướng tạo ra ít tiếng ồn kim loại hơn so với truyền động bánh răng hoàn toàn bằng kim loại. Thiết kế hộp số bằng nhựa thường được sử dụng trong các loại máy giặt dân dụng hoặc công suất nhẹ hơn, nơi nhu cầu tải ở mức vừa phải.

(2) Truyền bánh răng kim loại

Các cụm truyền động của máy giặt bánh răng kim loại sử dụng thép hoặc các bánh răng hợp kim kim loại khác trong suốt bộ truyền bánh răng, thường mang lại độ cứng kết cấu cao hơn dưới tải trọng duy trì. Cấu hình này thường liên quan đến khả năng chống biến dạng răng bánh răng cao hơn trong các chu kỳ tải nặng lặp đi lặp lại, khiến nó trở thành lựa chọn phổ biến cho các loại máy giặt xử lý tải vải lớn hơn hoặc nặng hơn. Thiết kế truyền bánh răng kim loại thường bao gồm các quy trình gia công phức tạp hơn so với các bộ phận bằng nhựa đúc.

(3) Hộp số kết hợp ly hợp bánh răng

Hộp số máy giặt kết hợp ly hợp bánh răng tích hợp cả hai giai đoạn giảm tốc và cơ cấu ly hợp hoặc bánh cóc trong một vỏ duy nhất, cho phép một động cơ duy nhất quản lý cả chức năng giặt và vắt. Cấu hình này được sử dụng rộng rãi trong các máy giặt lồng đôi bán tự động, trong đó cần có sự chuyển đổi cơ học giữa khuấy trộn và vắt mà không cần có động cơ quay riêng. Phương pháp kết hợp thường cân bằng độ phức tạp cơ học với tính linh hoạt về chức năng.

Hành vi tiếng ồn là một trong những đặc điểm được thảo luận thường xuyên hơn khi so sánh các loại truyền động của máy giặt. Biểu đồ thanh ngang bên dưới trình bày so sánh minh họa chung về mức độ tiếng ồn vận hành điển hình liên quan đến từng loại truyền động được thảo luận ở trên. Các giá trị này thể hiện phạm vi tham chiếu chung dựa trên các đặc tính kỹ thuật chung của vật liệu bánh răng và thiết kế cơ cấu, thay vì các phép đo từ bất kỳ sản phẩm cụ thể nào. Mức độ tiếng ồn trong bộ truyền động của máy giặt bị ảnh hưởng bởi nhiều yếu tố, bao gồm vật liệu bánh răng, độ chính xác của răng bánh răng, chất bôi trơn và cấu trúc vỏ. Biểu đồ này nhằm mục đích hỗ trợ sự hiểu biết chung về xu hướng tiếng ồn tương đối giữa các loại truyền dẫn chứ không nhằm mục đích cung cấp thông số kỹ thuật chính xác.

Như được thể hiện trong biểu đồ, các cụm truyền động của máy giặt bánh răng bằng nhựa thường có mức độ ồn vận hành tương đối thấp hơn trong số ba loại được minh họa. Xu hướng này phần lớn là do đặc tính giảm chấn vốn có của vật liệu polyme, giúp hấp thụ một số rung động trong quá trình chia lưới bánh răng so với tiếp xúc cứng giữa kim loại với kim loại. Ngược lại, các cụm truyền động của máy giặt bánh răng kim loại thường cho thấy mức độ ồn cao hơn trong so sánh minh họa này, phản ánh sự tương tác cơ học cứng hơn giữa các răng bánh răng kim loại trong quá trình vận hành. Các loại hộp số kết hợp ly hợp bánh răng nằm trong khoảng giữa trong biểu đồ này, vì đặc tính tiếng ồn của chúng thường phụ thuộc vào cả vật liệu bánh răng được sử dụng và hoạt động cơ học của bộ phận ly hợp hoặc bánh cóc trong quá trình ăn khớp và nhả khớp. Cần lưu ý rằng chỉ riêng mức ồn không quyết định tính phù hợp tổng thể của bộ truyền động, vì việc cân nhắc về độ bền và khả năng xử lý tải trọng kết cấu thường ưu tiên cấu hình bánh răng kim loại trong các ứng dụng tải nặng hơn mặc dù mức ồn cao hơn. Chất lượng bôi trơn và độ hoàn thiện bề mặt răng bánh răng cũng có thể ảnh hưởng đáng kể đến tiếng ồn thực tế phát ra trong bất kỳ loại truyền động nào, đôi khi thu hẹp khoảng cách được hiển thị trong hình minh họa chung này. Thiết kế vỏ, bao gồm vật liệu giảm chấn hoặc gia cố kết cấu xung quanh bộ truyền bánh răng, ảnh hưởng nhiều hơn đến mức độ tiếng ồn khi vận hành được truyền đến tủ máy giặt và cuối cùng là đến môi trường xung quanh. Vì tiếng ồn truyền động của máy giặt tương tác với nhiều biến số ngoài vật liệu bánh răng nên các nhà sản xuất thường đánh giá hiệu suất tiếng ồn cùng với việc kiểm tra công suất mô-men xoắn và độ bền thay vì đánh giá riêng lẻ. Do đó, biểu đồ này nên được đọc như một tài liệu tham khảo định hướng chung để so sánh các loại truyền động thay vì dự đoán chính xác về tiếng ồn phát ra cho bất kỳ kiểu máy giặt cụ thể nào. Nhìn chung, các đặc điểm liên quan đến tiếng ồn vẫn là một trong nhiều yếu tố liên quan đến việc lựa chọn bộ truyền động của máy giặt, bên cạnh các yêu cầu về công suất tải và chu kỳ hoạt động được thảo luận trong phần tiếp theo.

4. Kịch bản ứng dụng và điểm lựa chọn

Việc chọn hộp số máy giặt thích hợp cho một ứng dụng nhất định thường liên quan đến việc đánh giá một số yếu tố liên quan đến nhau, bao gồm yêu cầu về khả năng tải, tần suất chu kỳ làm việc và khả năng tương thích cơ học với động cơ và cụm giỏ được sử dụng trong một kiểu máy giặt cụ thể.

(1) Cân nhắc về khả năng tải

Các cụm truyền động của máy giặt thường phù hợp với phạm vi công suất tải mục tiêu, vì độ bền răng bánh răng và đường kính trục ảnh hưởng đến mức độ ứng suất cơ học mà bộ truyền động có thể xử lý trong các chu kỳ khuấy và quay. Máy giặt được thiết kế cho công suất tải nhỏ hơn thường sử dụng cụm truyền động được tối ưu hóa cho công suất mô-men xoắn vừa phải, trong khi máy giặt dành cho tải lớn hơn hoặc nặng hơn thường yêu cầu các bộ phận truyền động có cấu trúc bánh răng được gia cố.

(2) Chu kỳ hoạt động và tần suất sử dụng

Chu kỳ hoạt động đề cập đến tần suất và thời gian hoạt động của hộp số máy giặt trong một khoảng thời gian nhất định. Các cụm truyền động của máy giặt được sử dụng trong cài đặt ứng dụng tần số cao hơn thường được hưởng lợi từ vật liệu bánh răng chắc chắn hơn và ổ trục hỗ trợ để đáp ứng các chu kỳ ăn khớp lặp đi lặp lại trong thời gian phục vụ kéo dài. Các quyết định lựa chọn trong lĩnh vực này thường cân nhắc tần suất sử dụng dự kiến ​​với các đặc tính vật liệu bánh răng đã thảo luận trong phần trước.

(3) Khả năng tương thích với thiết kế động cơ và giỏ

Hộp số máy giặt thường cần phải tương thích với cấu hình lắp đặt, kích thước trục và đặc tính quay của động cơ và cụm giỏ được ghép nối với nó. Thông số kỹ thuật của hộp số và động cơ không khớp có thể dẫn đến việc truyền mô-men xoắn không hiệu quả hoặc tăng độ mài mòn cơ học theo thời gian, đó là lý do tại sao việc lựa chọn hộp số thường được tiếp cận như một phần của thiết kế hệ thống truyền động máy giặt tích hợp thay vì là một quyết định thành phần riêng biệt.

Yêu cầu về công suất tải thay đổi đáng kể tùy theo các loại ứng dụng máy giặt khác nhau, liên quan trực tiếp đến việc lựa chọn bộ truyền động của máy giặt. Biểu đồ thanh dọc bên dưới minh họa phạm vi tham chiếu chung về công suất tải tối đa điển hình trên ba loại ứng dụng máy giặt phổ biến. Các giá trị này được trình bày dưới dạng phạm vi minh họa chung thay vì thông số kỹ thuật cố định, vì công suất tải thực tế phụ thuộc vào sự kết hợp động cơ và hộp số cụ thể được sử dụng. Biểu đồ này nhằm hỗ trợ sự hiểu biết mang tính khái niệm về mối liên hệ của danh mục ứng dụng với kỳ vọng về khả năng tải. Việc xem xét mối quan hệ này có thể giúp làm rõ lý do tại sao các thiết kế hộp số máy giặt lại khác nhau giữa các cài đặt ứng dụng dân dụng, bán tự động tiêu chuẩn và công suất nặng hơn.

Như được minh họa trong biểu đồ, các ứng dụng máy giặt dân dụng hạng nhẹ thường có yêu cầu về khả năng chịu tải tối đa tương đối thấp hơn, điều này thường cho phép thiết kế hộp số máy giặt có độ gia cố bánh răng vừa phải. Các ứng dụng máy giặt bán tự động tiêu chuẩn, được hiển thị ở thanh giữa, thường yêu cầu hộp số có khả năng xử lý phạm vi tải cao hơn vừa phải, phản ánh việc sử dụng thường xuyên hơn trên các loại vải và kích cỡ tải khác nhau. Các ứng dụng máy giặt lồng đôi công suất cao, được biểu thị bằng thanh cao nhất trong biểu đồ này, thường liên quan đến yêu cầu về khả năng chịu tải cao nhất trong số ba loại, thường yêu cầu hộp số máy giặt có vật liệu bánh răng chắc chắn hơn và trục đỡ được gia cố. Quá trình này minh họa mối quan hệ chung giữa danh mục ứng dụng và nhu cầu kết cấu đặt trên cụm truyền động. Cần lưu ý rằng công suất tải chỉ là một trong nhiều yếu tố lựa chọn, vì tần số chu kỳ làm việc và đặc tính mô-men xoắn của động cơ cũng ảnh hưởng đến cấu hình truyền động máy giặt nào phù hợp cho một ứng dụng nhất định. Các cụm truyền động của máy giặt dành cho loại tải trọng cao hơn thường kết hợp thêm ổ đỡ ổ trục hoặc kết cấu vỏ được gia cố để giúp phân bổ ứng suất cơ học đồng đều hơn trong quá trình vận hành. Các quyết định lựa chọn dựa trên kiểu so sánh công suất tải này thường nhằm mục đích điều chỉnh khả năng kết cấu truyền tải với các điều kiện sử dụng dự kiến ​​thay vì tối đa hóa công suất vượt quá yêu cầu của một ứng dụng nhất định. Việc chỉ định quá mức hộp số máy giặt cho ứng dụng có tải trọng nhẹ hơn có thể làm tăng thêm trọng lượng không cần thiết, trong khi việc chỉ định quá thấp cho ứng dụng có tải trọng nặng hơn có thể làm tăng độ mòn lâu dài. Do đó, biểu đồ này đóng vai trò là điểm tham chiếu khởi đầu chung để điều chỉnh các đặc tính truyền động của máy giặt phù hợp với loại ứng dụng dự định. Việc lựa chọn thường được hoàn thiện dựa trên thông số kỹ thuật của động cơ và thiết kế giỏ, như đã nêu trong phần cân nhắc về khả năng tương thích ở trên.

5. So sánh hiệu suất giữa các loại truyền dẫn

Ngoài tiếng ồn và khả năng chịu tải, các loại hộp số của máy giặt cũng có thể được so sánh đồng thời trên một số thuộc tính liên quan đến hiệu suất, bao gồm độ bền, hiệu suất truyền động và tính đơn giản trong bảo trì. Việc so sánh đa thuộc tính thuộc loại này có thể giúp minh họa sự cân bằng chung liên quan đến từng loại truyền được thảo luận trong các phần trước.

Biểu đồ radar bên dưới trình bày so sánh minh họa chung về ba loại truyền động của máy giặt trên năm thuộc tính hiệu suất thường được tham chiếu: độ bền, kiểm soát tiếng ồn, hiệu suất truyền động, tính đơn giản trong bảo trì và độ ổn định của cấu trúc. Mỗi trục trong biểu đồ này thể hiện một điểm tương đối trên thang điểm chung, cho phép xem xét nhiều đặc điểm cùng nhau thay vì tách biệt. Điểm số được hiển thị phản ánh xu hướng kỹ thuật chung liên quan đến từng loại truyền động dựa trên vật liệu bánh răng và thiết kế cơ cấu đã thảo luận trước đó trong hướng dẫn này. Biểu đồ này không nhằm mục đích trình bày dữ liệu hiệu suất chính xác cho bất kỳ sản phẩm truyền động máy giặt cụ thể nào mà nhằm hỗ trợ so sánh khái niệm giữa các danh mục. Việc xem các thuộc tính này cùng nhau có thể giúp minh họa lý do tại sao việc lựa chọn loại hộp số máy giặt thường liên quan đến việc cân bằng nhiều yếu tố thay vì tối ưu hóa cho một đặc tính duy nhất.

Như được hiển thị trong biểu đồ radar, các cụm truyền động của máy giặt bánh răng kim loại thường đạt điểm tương đối cao hơn về độ bền và độ ổn định cấu trúc, phản ánh độ cứng và khả năng chống mài mòn liên quan đến vật liệu bánh răng kim loại dưới tải trọng liên tục. Khi so sánh, các cụm truyền động của máy giặt bánh răng bằng nhựa thường cho điểm tương đối cao hơn về khả năng kiểm soát tiếng ồn và tính đơn giản trong bảo trì, phù hợp với các đặc tính giảm chấn và bảo dưỡng đơn giản hơn thường liên quan đến các thành phần polyme đúc. Các loại hộp số kết hợp ly hợp bánh răng thường chiếm vị trí cân bằng hơn trên hầu hết các thuộc tính trong biểu đồ này, phản ánh vai trò của chúng trong các ứng dụng yêu cầu cả chức năng giảm tốc và chuyển mạch cơ học trong máy giặt bán tự động. Điểm hiệu suất truyền động thể hiện trong biểu đồ có xu hướng thiên về cấu hình bánh răng kim loại, thường là do biến dạng thấp hơn khi chịu tải và việc chia lưới bánh răng nhất quán hơn qua các chu kỳ lặp lại. Đồng thời, biểu đồ minh họa rằng không có loại truyền động máy giặt nào đạt điểm cao nhất trên mọi thuộc tính cùng một lúc, điều này phản ánh sự cân bằng kỹ thuật chung giữa độ cứng của cấu trúc, hoạt động tiếng ồn và sự thuận tiện khi bảo trì. Kiểu trực quan hóa đa thuộc tính này có thể hữu ích trong quá trình lựa chọn bộ truyền động của máy giặt vì nó nêu bật cách lựa chọn thiết kế thiên về một đặc tính, chẳng hạn như độ bền, có thể tương ứng với điểm tương đối thấp hơn trong một đặc tính khác, chẳng hạn như kiểm soát tiếng ồn. Điểm số về tính đơn giản trong việc bảo trì trong biểu đồ thường liên quan đến khả năng tiếp cận các bộ phận bên trong để kiểm tra hoặc bôi trơn. Điểm này có thể khác nhau tùy thuộc vào thiết kế vỏ cũng như vật liệu bánh răng. Điểm ổn định về kết cấu phản ánh mức độ tốt của loại truyền động thường duy trì sự liên kết của trục và ăn khớp với bánh răng trong chu kỳ tải lặp đi lặp lại theo thời gian. Khi xem lại biểu đồ này, sẽ rất hữu ích nếu xem xét nó cùng với nội dung thảo luận về công suất tải và chu kỳ làm việc trong phần trước, vì các yêu cầu ứng dụng thường xác định sự kết hợp các thuộc tính nào phù hợp nhất cho việc lựa chọn bộ truyền động máy giặt nhất định. Nhìn chung, so sánh radar này nhằm mục đích hỗ trợ cái nhìn toàn diện hơn về các đặc tính truyền động của máy giặt thay vì xếp hạng bất kỳ loại đơn lẻ nào được ưa chuộng hơn loại khác.

6. Các trường hợp ứng dụng điển hình

Các cụm truyền động của máy giặt được sử dụng trên một số cấu hình máy giặt phổ biến, mỗi cấu hình có các yêu cầu chức năng hơi khác nhau.

(1) Máy giặt lồng đôi bán tự động

Trong máy giặt lồng đôi bán tự động, bộ truyền động của máy giặt thường chịu trách nhiệm điều khiển bộ tạo xung trong lồng giặt trong khi một cơ cấu liên quan, thường nằm trong cùng một vỏ hộp số, quản lý vòng quay của giỏ vắt trong lồng giặt liền kề. Cấu hình này thường dựa vào hộp số kết hợp ly hợp bánh răng để chuyển đổi giữa hai chức năng này bằng một động cơ duy nhất.

(2) Máy giặt cửa trên hoàn toàn tự động

Trong máy giặt cửa trên hoàn toàn tự động, bộ truyền động của máy giặt hoặc cơ cấu truyền động tương đương thường quản lý cả chức năng khuấy và vắt trong một lồng giặt, thường được phối hợp thông qua hệ thống điều khiển quản lý hướng và thời gian của động cơ. Tùy thuộc vào thiết kế, một số mẫu xe hoàn toàn tự động sử dụng cấu hình động cơ truyền động trực tiếp cùng với hộp số đơn giản hóa, trong khi những mẫu khác vẫn giữ cụm hộp số truyền thống hơn.

(3) Máy giặt hạng nặng kiểu thương mại

Các loại máy giặt kiểu thương mại hoặc hạng nặng thường đặt ra yêu cầu về kết cấu cao hơn đối với bộ truyền động của máy giặt do khả năng chịu tải lớn hơn và chu kỳ vận hành thường xuyên hơn. Các ứng dụng này thường thiên về cấu hình truyền bánh răng kim loại, phản ánh độ bền và đặc tính xử lý tải đã thảo luận trong các phần trước của hướng dẫn này.

7. Hướng dẫn bảo trì hộp số máy giặt

Việc chú ý thường xuyên đến tình trạng truyền động của máy giặt nói chung có thể giúp duy trì hoạt động ổn định trong suốt thời gian sử dụng của máy giặt. Các điểm bảo trì chung sau đây thường được tham chiếu trong quá trình bảo dưỡng hộp số máy giặt.

1. Kiểm tra bôi trơn định kỳ: bề mặt bánh răng trong hộp số máy giặt thường được hưởng lợi từ việc kiểm tra bôi trơn định kỳ, vì việc bôi trơn không đủ có thể làm tăng ma sát và mài mòn bánh răng theo thời gian.
2. Lắng nghe tiếng ồn bất thường: sự thay đổi đáng chú ý trong tiếng ồn khi vận hành, chẳng hạn như âm thanh ken két hoặc tiếng gõ, nói chung có thể cho thấy bánh răng bị mòn hoặc lệch trục trong cụm hộp số và có thể cần được kiểm tra thêm.
3. Kiểm tra độ rung quá mức: độ rung tăng lên trong quá trình khuấy trộn hoặc chu kỳ quay đôi khi có thể dẫn đến sự mài mòn của ổ trục hoặc trục lệch bên trong vỏ hộp số của máy giặt.
4. Kiểm tra rò rỉ dầu mỡ: cặn dầu mỡ nhìn thấy được xung quanh vỏ hộp số có thể cho thấy vòng đệm bị mòn, điều này thường có thể làm giảm hiệu quả bôi trơn bên trong nếu không được xử lý.
5. Giám sát hoạt động ăn khớp của ly hợp: trong các loại hộp số kết hợp ly hợp bánh răng, việc chuyển đổi không đều giữa chức năng rửa và quay thường có thể gợi ý sự hao mòn của bộ phận ly hợp cần được chú ý.
6. Tránh tình trạng quá tải liên tục: vận hành máy giặt nhiều lần vượt quá khả năng chịu tải định mức của nó thường có thể làm tăng tốc độ mài mòn của răng bánh răng truyền động và các bộ phận trục theo thời gian.

8. Cân nhắc về sản xuất và tìm nguồn cung ứng linh kiện

Các bộ phận truyền động của máy giặt thường được sản xuất bởi các nhà sản xuất có khả năng cắt bánh răng, đúc chính xác và lắp ráp đã được thiết lập, vì dung sai kích thước nhất quán là rất quan trọng để tích hợp thích hợp với cụm động cơ và giỏ. Chuyên môn hóa ở cấp độ thành phần là phổ biến trong chuỗi cung ứng truyền động máy giặt, trong đó các bộ giảm tốc, cơ cấu ly hợp và các bộ phận đồng bộ hóa liên quan được thiết kế để hoạt động trong nhiều nền tảng sản phẩm của nhà sản xuất thiết bị gốc.

Cixi Gaite Electric Co., Ltd., được thành lập vào năm 2002 và có trụ sở tại Ninh Ba, Chiết Giang, là một trong những nhà sản xuất trong danh mục linh kiện này, tập trung vào các linh kiện máy giặt như bộ giảm tốc và bộ đồng bộ được sử dụng trong cụm truyền động. Công ty vận hành một cơ sở sản xuất rộng khoảng 10.000 mét vuông và hỗ trợ cả nhà sản xuất thiết bị gốc lẫn nguồn cung cấp linh kiện hậu mãi. Các nhà sản xuất hoạt động trong lĩnh vực này thường nhấn mạnh đến việc tối ưu hóa kết cấu và quy trình sản xuất nhất quán để giúp các bộ phận truyền động của máy giặt duy trì khả năng tương thích giữa các cấu hình động cơ và giỏ khác nhau được các nhà sản xuất máy giặt sử dụng.

Khi đánh giá nguồn cung cấp linh kiện truyền động của máy giặt, nhà sản xuất và người mua thường xem xét các yếu tố như tính nhất quán của vật liệu bánh răng, độ chính xác về kích thước và độ ổn định của năng lực sản xuất, vì những yếu tố này ảnh hưởng đến độ tin cậy của các thành phần truyền động có thể được tích hợp vào quy trình sản xuất máy giặt đang diễn ra.

9. Câu hỏi thường gặp

Chức năng chính của hộp số máy giặt là gì?

Bộ truyền động của máy giặt thường làm giảm tốc độ quay của động cơ trong khi tăng mô-men xoắn và trong nhiều thiết kế cũng quản lý việc chuyển đổi giữa khuấy trộn chu trình giặt và chiết xuất chu trình quay.

Các loại hộp số máy giặt phổ biến là gì?

Các loại hộp số máy giặt thông thường thường bao gồm hộp số bánh răng nhựa, hộp số bánh răng kim loại và hộp số kết hợp ly hợp bánh răng, mỗi loại có các đặc điểm khác nhau liên quan đến tiếng ồn, độ bền và khả năng xử lý tải trọng kết cấu.

Làm thế nào có thể xác định sớm các dấu hiệu hao mòn hộp số máy giặt?

Các dấu hiệu ban đầu thường bao gồm tiếng ồn vận hành bất thường, độ rung tăng lên, chuyển đổi không đều giữa chức năng giặt và vắt và cặn dầu mỡ có thể nhìn thấy xung quanh vỏ hộp số.

Loại hộp số của máy giặt có ảnh hưởng đến tiếng ồn khi vận hành không?

Thiết kế cơ cấu và vật liệu bánh răng thường ảnh hưởng đến tiếng ồn khi vận hành, trong đó các loại hộp số truyền động bằng nhựa thường liên quan đến hoạt động tương đối êm ái hơn và các loại truyền động bánh răng kim loại thường liên quan đến mức ồn cao hơn khi chịu tải.

Những yếu tố nào thường được xem xét khi lựa chọn hộp số máy giặt cho một ứng dụng cụ thể?

Việc lựa chọn thường liên quan đến việc đánh giá các yêu cầu về khả năng chịu tải, tần suất chu kỳ làm việc và khả năng tương thích với động cơ và cụm giỏ được sử dụng trong một kiểu máy giặt cụ thể.

Tại sao một số cụm truyền động của máy giặt lại có cơ cấu ly hợp?

Cơ cấu ly hợp hoặc bánh cóc thường cho phép một động cơ duy nhất quản lý cả chức năng khuấy và quay bằng cách chuyển đổi đường truyền bánh răng trong vỏ hộp số, điều này thường thấy trong các thiết kế máy giặt lồng đôi bán tự động.
