Hộp đựng bánh răng máy giặt

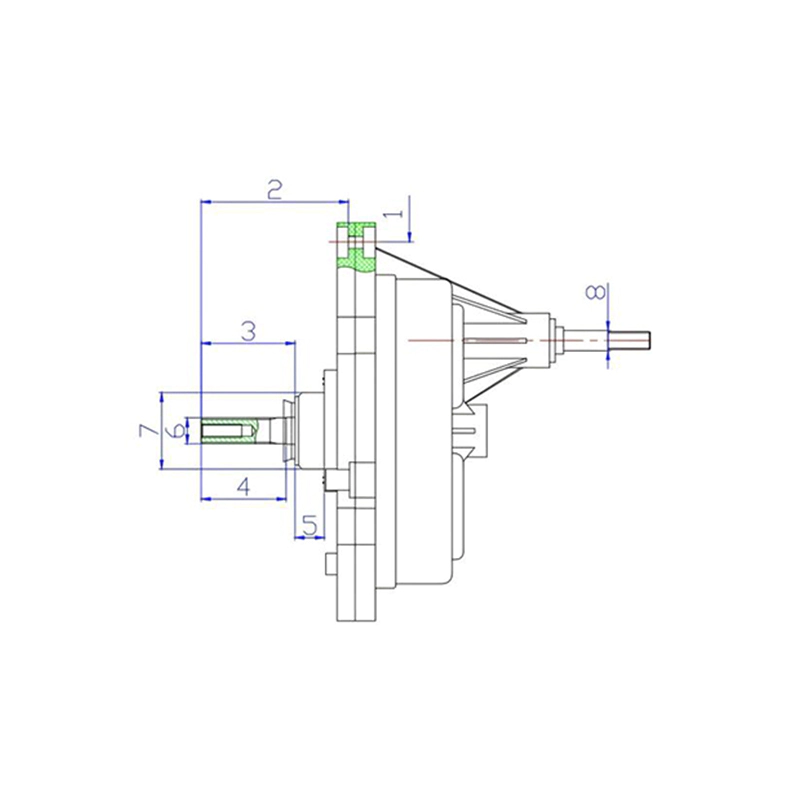

1. Hộp đựng bánh răng máy giặt là gì

Hộp số máy giặt là vỏ cấu trúc bao quanh và hỗ trợ bộ truyền bánh răng bên trong của cụm hệ thống truyền động, cung cấp các lỗ ổ trục, các ông chủ lắp và các bề mặt bịt kín giúp giữ cho cơ cấu bánh răng được căn chỉnh chính xác đồng thời che chắn nó khỏi độ ẩm bên ngoài. Không giống như cụm hệ thống truyền động chức năng hoàn chỉnh, hộp đựng máy giặt đề cập cụ thể đến chính bộ phận vỏ được đúc hoặc đúc, thường được cung cấp dưới dạng hai nửa đối xứng được gắn chặt với nhau xung quanh bộ truyền bánh răng trong quá trình lắp ráp. Vỏ mang các tải trọng cơ học do các bánh răng chia lưới tạo ra và truyền chúng đến khung thiết bị thông qua các điểm lắp của nó, điều này làm cho việc lựa chọn vật liệu và thiết kế kết cấu của nó có liên quan trực tiếp đến độ tin cậy tổng thể của hệ thống truyền động.

Do hộp số là bộ phận kết cấu chịu tải chứ không phải là bộ phận chuyển động nên hiệu suất của nó được đánh giá chủ yếu bằng độ ổn định kích thước dưới ứng suất nhiệt và cơ học, khả năng chống nứt hoặc biến dạng tại các điểm buộc chặt và khả năng làm giảm tiếng ồn khi ăn khớp bánh răng hơn là bằng các đặc tính quay. A hộp đựng máy giặt duy trì dung sai lỗ khoan ổ trục chặt chẽ trong suốt thời gian sử dụng của nó giúp duy trì sự liên kết chính xác của lưới bánh răng, từ đó hỗ trợ truyền mô-men xoắn ổn định và giảm mài mòn bất thường ở các bề mặt tiếp xúc với răng. Lựa chọn vật liệu, độ dày thành và thiết kế sườn cũng như cách bố trí đệm kín theo đường phân chia của vỏ nói chung là ba yếu tố giúp phân biệt trực tiếp nhất thiết kế hộp số này với thiết kế hộp số khác.

Trang danh mục này tập hợp các loại vật liệu phổ biến và cấu hình cấu trúc được sử dụng trong sản xuất hộp số máy giặt, nguyên tắc làm việc chung, các cân nhắc lựa chọn dành riêng cho ứng dụng để sản xuất OEM và thay thế hậu mãi cũng như hướng dẫn bảo trì liên quan đến kiểm tra và lắp ráp lại hộp. Nội dung được tổ chức nhằm giúp các kỹ sư, nhóm mua sắm và kỹ thuật viên bảo trì đánh giá các tùy chọn hộp số cho nền hệ thống truyền động máy giặt nhất định.

2. Các loại phổ biến và đặc điểm cấu trúc

Các sản phẩm hộp số máy giặt thường được phân biệt bằng vật liệu và quy trình đúc hoặc đúc được sử dụng để tạo thành vỏ, cùng với cách bố trí đường phân chia được sử dụng để bao bọc bộ truyền bánh răng bên trong. Bốn cấu hình bên dưới bao gồm hầu hết các thiết kế hộp số hiện được sử dụng trên các nền tảng hệ thống truyền động của máy giặt.

(1) Vỏ nhựa kỹ thuật đúc phun

Nhựa kỹ thuật gia cố, thường là nylon chứa sợi thủy tinh hoặc polyme tương tự, được ép phun vào hình dạng vỏ với các gân và phần trùm tích hợp để tăng độ cứng mà không tăng thêm trọng lượng đáng kể. Cách tiếp cận này thường làm giảm trọng lượng tổng thể của hệ thống truyền động và mang lại các đặc tính giảm tiếng ồn hữu ích so với lớp vỏ kim loại cứng.

(2) Vỏ kim loại đúc

Đúc khuôn hợp kim nhôm hoặc hợp kim kẽm tạo ra vỏ có độ cứng kết cấu cao hơn và độ ổn định kích thước nhìn chung tốt hơn trong chu kỳ nhiệt so với nhựa tương đương. Cách tiếp cận này thường được chọn cho các nền tảng hệ thống truyền động có mô-men xoắn cao hơn hoặc công suất cao hơn trong đó độ chính xác của lỗ ổ trục dưới tải trọng duy trì là ưu tiên hàng đầu.

(3) Hộp chia hai mảnh

Thiết kế vỏ chia đôi, phổ biến cho cả vỏ bánh răng bằng nhựa và kim loại, nối vỏ trên và vỏ dưới dọc theo một đường phân chia ngang đi qua các đường tâm lỗ ổ trục. Sự sắp xếp này giúp đơn giản hóa việc lắp đặt bộ truyền động bánh răng trong quá trình lắp ráp và cho phép kiểm tra bên trong hoặc bảo trì mà không làm ảnh hưởng đến giao diện lắp đặt bên ngoài của thùng máy.

(4) Vỏ đúc một mảnh có nắp truy cập

Một số thiết kế sử dụng một thân chính được đúc hoặc đúc với nắp truy cập riêng biệt nhỏ hơn thay vì hai nửa gần bằng nhau. Cấu hình này có thể cải thiện tính liên tục về cấu trúc tổng thể xung quanh các lỗ ổ trục do có ít đường dẫn tải đi qua đường phân chia hơn, mặc dù nó thường yêu cầu trình tự lắp ráp bộ truyền động bánh răng khác trong quá trình sản xuất.

3. Vai trò kết cấu và trọng lượng tương đối theo loại vật liệu

Vai trò cấu trúc của hộp số máy giặt tập trung vào việc duy trì sự liên kết chính xác của lỗ ổ trục và độ ổn định lắp đặt trong khi truyền tải trọng phản ứng do bộ truyền bánh răng bên trong tạo ra tới khung thiết bị. Vì vỏ máy không quay hoặc tiếp xúc trực tiếp với nước bên trong lồng giặt nên các ưu tiên kỹ thuật của nó khác với các bộ phận trục quay và bánh răng đảo chiều được thảo luận ở những phần khác trong họ bộ phận này; độ cứng, độ ổn định kích thước và khả năng giảm rung là những mối quan tâm hàng đầu hơn là khả năng chống mài mòn khi quay.

Biểu đồ bên dưới minh họa trọng lượng tương đối chung của hộp bánh răng máy giặt có kích thước tương đương theo bốn phương pháp tiếp cận vật liệu và kết cấu được mô tả trong phần trước. Những số liệu này thể hiện sự so sánh tương đối thường được quan sát giữa các nền tảng hệ thống truyền động máy giặt hiện tại và nhằm mục đích tham khảo chung chứ không phải là thông số kỹ thuật cố định cho bất kỳ sản phẩm riêng lẻ nào. Việc xem xét so sánh này giúp làm rõ lý do tại sao vỏ nhựa đúc phun thường được chọn khi trọng lượng tổng thể của thiết bị và chi phí vận chuyển là ưu tiên, trong khi vỏ kim loại đúc thường được chỉ định nhiều hơn khi độ cứng kết cấu tối đa dưới mô-men xoắn duy trì là yêu cầu chính. Nó cũng giải thích tại sao cấu hình nắp truy cập một mảnh và tách rời hai mảnh thường được đánh giá dựa trên sự thuận tiện khi lắp ráp và tính liên tục của cấu trúc thay vì chỉ dựa trên trọng lượng, vì kiểu dáng kết cấu có thể được sản xuất bằng cả hai loại vật liệu. Các kỹ sư đánh giá hộp bánh răng máy giặt cho một nền tảng mới thường bắt đầu bằng cách cân nhắc tầm quan trọng tương đối của trọng lượng, độ cứng và khả năng chống ẩm trước khi thu hẹp sự kết hợp vật liệu và kết cấu cụ thể từ so sánh này.

Như biểu đồ chỉ ra, hộp bánh răng bằng nhựa đúc phun thường nằm ở đầu dưới của phạm vi trọng lượng tương đối, điều này phù hợp với lợi thế về mật độ của polyme kỹ thuật so với hợp kim kim loại đúc có độ dày thành tương đương. Vỏ kim loại đúc nằm ở cấp cao hơn, phản ánh mật độ lớn hơn của hợp kim nhôm và kẽm, mặc dù khối lượng bổ sung này thường đi đôi với độ cứng kết cấu và độ ổn định kích thước nhiệt cao hơn đáng kể. Cấu trúc nắp truy cập hai mảnh và nắp truy cập một mảnh rơi vào phạm vi vừa phải trong so sánh này vì trọng lượng tương đối của chúng phụ thuộc chủ yếu vào vật liệu nền nào đã được chọn thay vì vào bản thân cách sắp xếp đường phân chia. Điều đáng chú ý là trọng lượng chỉ là một đầu vào trong số nhiều đầu vào khi chỉ định hộp bánh răng cho một nền tảng nhất định; độ cứng của kết cấu, khả năng giảm tiếng ồn và khả năng chống ẩm cũng là những yếu tố góp phần vào lựa chọn cuối cùng và những yếu tố này sẽ được đề cập trong các phần tiếp theo. Các nhóm mua sắm đang tìm nguồn cung ứng hộp đựng máy giặt đối với một bệ thiết bị cụ thể, nên coi biểu đồ này như một tài liệu tham khảo ban đầu chung và xác nhận yêu cầu vật liệu chính xác so với mục tiêu tải mô men xoắn mục tiêu và trọng lượng tổng thể của thiết bị. Bởi vì số liệu trọng lượng thực tế thay đổi tùy theo kích thước vỏ và độ dày thành ngay cả trong một loại vật liệu duy nhất, nên làm việc dựa trên thông số kỹ thuật nền tảng cụ thể trong quá trình tìm nguồn cung ứng vẫn là phương pháp đáng tin cậy nhất.

4. Độ ổn định kích thước trong quá trình đạp xe nhiệt

Do hộp số máy giặt phải duy trì sự căn chỉnh chính xác lỗ trục trong suốt thời gian sử dụng nên độ ổn định kích thước của nó trong chu trình nhiệt lặp đi lặp lại là một yếu tố kỹ thuật có ý nghĩa cần cân nhắc, đặc biệt khi thiết bị gặp phải sự dao động nhiệt độ giữa các điều kiện xung quanh và nhiệt độ tăng nhẹ được tạo ra trong quá trình vận hành kéo dài. Nhựa kỹ thuật thường có hệ số giãn nở nhiệt cao hơn hợp kim kim loại đúc, có nghĩa là hộp bánh răng bằng nhựa có thể chịu chuyển động chiều lớn hơn tương ứng trong một phạm vi nhiệt độ nhất định trừ khi công thức vật liệu và thiết kế sườn được thiết kế đặc biệt để hạn chế hiệu ứng này.

Biểu đồ đường bên dưới trình bày chỉ số ổn định kích thước minh họa qua số chu kỳ nhiệt ngày càng tăng đối với vỏ nhựa đúc phun, vỏ kim loại đúc khuôn và vỏ nhựa gia cố bằng sợi thủy tinh được thiết kế đặc biệt để giảm sự giãn nở nhiệt. Chỉ số này phản ánh thước đo chung, tương đối về mức độ duy trì sự căn chỉnh lỗ trục tốt thay vì dung sai kích thước được đảm bảo cho bất kỳ sản phẩm cụ thể nào, vì kết quả thực tế phụ thuộc vào công thức polyme hoặc hợp kim cụ thể, độ dày thành và hình dạng gân được sử dụng trong một thiết kế vỏ nhất định. Sự so sánh này nhằm giúp các nhóm kỹ thuật và bảo trì hiểu lý do tại sao các công thức nhựa gia cố thường được chỉ định thay vì các polyme không độn tiêu chuẩn khi độ ổn định về kích thước là ưu tiên hàng đầu và tại sao vỏ kim loại đúc khuôn vẫn là lựa chọn phổ biến cho các nền tảng có chu kỳ nhiệt thường xuyên hơn hoặc rõ rệt hơn. Đọc biểu đồ từ trái sang phải cho thấy khoảng cách ổn định giữa các loại vật liệu có xu hướng mở rộng như thế nào khi số chu kỳ nhiệt tăng lên, một mô hình phù hợp với những thay đổi cấu trúc vi mô tích lũy ảnh hưởng đáng kể đến polyme không được gia cố hơn so với polyme được gia cố hoặc hợp kim kim loại. Khoảng cách ngày càng lớn này là một trong những lý do chính khiến các nền tảng máy giặt công suất cao ngày càng chỉ định các hộp bánh răng bằng nhựa gia cố bằng sợi thủy tinh hoặc kim loại đúc thay vì loại tương đương bằng polyme không được gia cố tiêu chuẩn.

Dòng kim loại đúc giảm dần nhiều nhất trong phạm vi chu trình nhiệt được hiển thị, phản ánh hệ số giãn nở nhiệt vốn có của hợp kim nhôm và kẽm thấp hơn so với vật liệu polymer. Dòng nhựa được gia cố bằng sợi thủy tinh cho thấy mức độ suy giảm mạnh hơn so với vỏ kim loại nhưng giảm dần đáng kể so với polyme không được gia cố tiêu chuẩn, phù hợp với các sợi gia cố hạn chế ma trận nhựa và hạn chế chuyển động chiều tổng thể khi thay đổi nhiệt độ lặp đi lặp lại. Đường nhựa không gia cố tiêu chuẩn giảm mạnh nhất trong so sánh này, tương ứng với các polyme không gia cố có lượng gia cố bên trong tương đối ít hơn để chống lại sự trôi chiều tích lũy tại các vị trí lỗ ổ trục. Điều đáng nhấn mạnh là biểu đồ này thể hiện sự so sánh tương đối chung chứ không phải là thông số dung sai được chứng nhận, vì độ ổn định kích thước trong thế giới thực cũng phụ thuộc nhiều vào hình dạng gân, tính nhất quán của độ dày thành và loại polyme hoặc hợp kim cụ thể được chọn. Đối với các dây chuyền sản xuất OEM chỉ định hộp bánh răng máy giặt mới, việc lựa chọn vật liệu phải phù hợp với cấu hình chu kỳ nhiệt dự kiến ​​của thiết bị mục tiêu thay vì mặc định là một vật liệu duy nhất trên tất cả các cấp sản phẩm. Đối với dịch vụ thay thế hậu mãi, các kỹ thuật viên phục vụ các máy có công suất cao hơn hoặc được sử dụng thường xuyên thường nhận thấy rằng việc chỉ định vỏ nhựa gia cố hoặc kim loại đúc sẵn, trong đó giao diện lắp đặt cho phép, sẽ giảm tần suất khiếu nại về tiếng ồn của bánh răng liên quan đến căn chỉnh so với thay thế polymer không được gia cố cơ bản.

5. Các kịch bản ứng tuyển và ưu tiên lựa chọn

Việc chọn đúng hộp số máy giặt cho một ứng dụng nhất định bao gồm việc cân nhắc một số yếu tố cấu trúc so với nhu cầu cụ thể của nền hệ thống truyền động mục tiêu. Đối với sản xuất OEM, vỏ phải được chỉ định cùng với bộ truyền bánh răng bên trong và trục đầu ra, vì kích thước lỗ ổ trục, vị trí trùm lắp và bố trí bịt kín đường phân chia phụ thuộc lẫn nhau giữa các bộ phận này. Đối với thay thế hậu mãi, ưu tiên sẽ chuyển sang khớp chính xác bố cục lỗ ổ trục, dấu lắp và vật liệu vỏ của bộ phận ban đầu để tránh gây ra sai lệch hoặc gây tiếng ồn sau khi lắp lại.

Biểu đồ thanh bên dưới trình bày điểm ưu tiên lựa chọn chung dựa trên năm yếu tố đánh giá chung cho các bộ phận vỏ bánh răng máy giặt: độ cứng kết cấu, giảm tiếng ồn, khả năng chống ẩm, trọng lượng và hiệu quả chi phí sản xuất. Những điểm số này phản ánh trọng số tổng quát thường được áp dụng trong quá trình đánh giá thành phần chứ không phải là một công thức cố định, vì thứ hạng ưu tiên thực tế thay đổi tùy thuộc vào việc thùng máy dành cho nền tảng nội địa nhỏ gọn hay thiết bị có công suất lớn hơn, mô-men xoắn cao hơn. Việc xem xét biểu đồ này trước khi đưa ra quyết định tìm nguồn cung ứng giúp các nhóm mua sắm và kỹ thuật xác định những yếu tố nào đáng được xem xét kỹ lưỡng nhất trong quá trình đánh giá nhà cung cấp và thử nghiệm mẫu. Nó cũng cung cấp một khuôn khổ hữu ích để so sánh các đề xuất kỹ thuật từ các nguồn thành phần khác nhau trên cơ sở tương tự thay vì tập trung vào một thuộc tính riêng lẻ. Đối với hầu hết các bệ máy giặt, độ cứng kết cấu và khả năng chống ẩm có xu hướng mang trọng lượng cao không tương xứng so với sự đơn giản bề ngoài của chúng, bởi vì những sai lệch ở những khu vực này thường dẫn đến lệch bánh răng hoặc ăn mòn bên trong sau khi sử dụng kéo dài.

Như được hiển thị trong biểu đồ, điểm về độ cứng của cấu trúc và khả năng chống ẩm ở mức gần hoặc cao nhất trong xếp hạng ưu tiên chung, theo sát là khả năng giảm tiếng ồn, trong khi trọng lượng và hiệu quả chi phí sản xuất, mặc dù vẫn phù hợp, thường có trọng lượng thấp hơn một chút trong đánh giá cân bằng tốt về một bộ phận hộp số. Mẫu này phản ánh thực tế thực tế rằng hộp số máy giặt cho phép bánh răng bị lệch hoặc hơi ẩm xâm nhập có xu hướng tạo ra các vấn đề về hệ thống truyền động xuôi dòng trước khi các yếu tố phụ như trọng lượng hộp trở nên quan trọng trong hoạt động. Các kỹ sư và người mua đánh giá nhà cung cấp hộp số mới thường sử dụng khung trọng số tương tự như khung này để thử nghiệm mẫu cấu trúc, ưu tiên kiểm tra kích thước lỗ ổ trục và kiểm tra độ kín đường phân chia cùng với việc xác minh vật liệu thay vì coi chi phí là yếu tố khác biệt chính. Đối với các bệ dành cho các ứng dụng có mô-men xoắn cao hơn hoặc sử dụng thường xuyên hơn, độ cứng kết cấu thường đáng được nhấn mạnh hơn nữa so với những gì được thể hiện trong biểu đồ chung này, vì tải trọng cao hơn được duy trì sẽ làm tăng hậu quả của độ lệch thậm chí trong trường hợp nhỏ ở lỗ ổ trục. Cuối cùng, trọng số tương đối của năm yếu tố này phải được điều chỉnh để phản ánh tải mô-men xoắn cụ thể, môi trường vận hành và kỳ vọng về độ tin cậy của nền hệ thống truyền động máy giặt mục tiêu.

6. So sánh hồ sơ hiệu suất giữa các vật liệu vỏ

Ngoài các số liệu riêng lẻ như trọng lượng hoặc độ ổn định nhiệt, việc xem hồ sơ hiệu suất tổng thể của hộp số máy giặt trên nhiều kích thước cùng một lúc thường rất hữu ích. Biểu đồ radar bên dưới so sánh vỏ nhựa đúc phun với vỏ kim loại đúc khuôn dựa trên năm đặc tính: độ cứng của kết cấu, giảm tiếng ồn, kết cấu nhẹ, khả năng chống ẩm và hiệu quả chi phí. Kiểu xem đa thuộc tính này giúp các nhóm kỹ thuật hình dung sự cân bằng thay vì tập trung vào một thông số kỹ thuật riêng biệt, vì không có vật liệu trường hợp nào đạt điểm cao nhất trên mọi danh mục cùng một lúc. Điểm số hiển thị ở đây mang tính minh họa và nhằm thể hiện các xu hướng chung được quan sát trên các nền tảng máy giặt thông thường, chứ không phải là điểm chuẩn được chứng nhận cho bất kỳ sản phẩm riêng lẻ nào. Việc so sánh hai vật liệu vỏ trên cùng một khung radar cũng giúp việc trao đổi những cân nhắc về thiết kế với các bên liên quan phi kỹ thuật trở nên dễ dàng hơn trong quá trình đánh giá nền tảng hoặc thảo luận với nhà cung cấp.

Các đa giác chồng chéo trong biểu đồ radar minh họa rằng vỏ nhựa đúc phun thường đạt điểm cao hơn về khả năng giảm tiếng ồn, kết cấu nhẹ và hiệu quả chi phí, phù hợp với các đặc tính giảm xóc và mật độ vốn có của polyme kỹ thuật đã thảo luận trước đó trong trang này. Trong khi đó, vỏ kim loại đúc có xu hướng đạt điểm cao hơn về độ cứng kết cấu và khả năng chống ẩm, phần lớn là do hợp kim kim loại chống lại sự biến dạng dưới tải hiệu quả hơn và ít bị hấp thụ độ ẩm hơn vật liệu polymer trong thời gian sử dụng kéo dài. Mô hình đánh đổi này khá điển hình khi so sánh các thành phần cấu trúc polymer và kim loại trong nhiều ứng dụng cơ khí, không chỉ trong hệ thống truyền động máy giặt. Sự so sánh này củng cố một chủ đề lặp đi lặp lại trên trang danh mục này: không có vật liệu vỏ bánh răng máy giặt nào là tốt hơn về mặt tổng thể và sự lựa chọn chính xác phụ thuộc vào việc kết hợp hồ sơ hiệu suất của vỏ với tải mô-men xoắn cụ thể, mục tiêu trọng lượng và mức độ tiếp xúc với môi trường của bệ thiết bị đang được xem xét. Các nhóm kỹ thuật đang xem xét nền tảng máy giặt mới hoặc đánh giá vật liệu hộp số được đề xuất của nhà cung cấp linh kiện, có thể sử dụng phép so sánh kiểu radar như kiểu này để nhanh chóng xác định những sự đánh đổi nào đang được chấp nhận trước khi đưa ra thiết kế cuối cùng.

7. Tổng quan về cấu trúc của hộp số điển hình

Để làm cho cuộc thảo luận về cấu trúc ở trên dễ hình dung hơn, sơ đồ đẳng cự bên dưới phác thảo bố cục chung của hộp bánh răng máy giặt hai mảnh điển hình, hiển thị nửa vỏ trên, nửa vỏ dưới, các ổ trục ổ trục hỗ trợ các trục bánh răng bên trong và các trùm dây buộc kẹp hai nửa với nhau dọc theo đường phân chia. Chế độ xem cấu trúc đơn giản hóa này nhằm mục đích tham khảo và định hướng chung hơn là bản vẽ kỹ thuật chính xác của bất kỳ sản phẩm cụ thể nào. Xem vỏ máy như một tập hợp các nửa cấu trúc ăn khớp giúp làm rõ lý do tại sao việc bịt kín theo đường phân chia và vị trí trùm dây buộc cũng quan trọng đối với hiệu suất tổng thể của vỏ như việc lựa chọn vật liệu cơ bản đã thảo luận trong các phần trước. Việc hiểu cấu trúc phân lớp này cũng giúp bạn diễn giải cuộc thảo luận lựa chọn được đề cập trước đó dễ dàng hơn vì mỗi vùng được gắn nhãn trong sơ đồ tương ứng với mức độ ưu tiên đánh giá khác nhau từ Phần 5.

Đọc sơ đồ từ trên xuống dưới tuân theo trình tự lắp ráp vật lý của hộp số hai mảnh điển hình, bắt đầu bằng nửa vỏ trên được lắp trên bộ truyền bánh răng và kết thúc bằng các trùm dây buộc nằm gần mép dưới để kẹp hai nửa chắc chắn với nhau. Các ông chủ lỗ ổ trục được hiển thị ở gần phía trên của nửa trên cung cấp các ghế tròn chính xác hỗ trợ các vòng bi trục bánh răng và độ chính xác về kích thước của chúng trực tiếp xác định sự liên kết của lưới bánh răng, đó là lý do tại sao độ chính xác của lỗ ổ trục được đánh dấu là ưu tiên đánh giá hàng đầu trong Phần 5. Phốt phân chia chạy dọc theo khớp ngang giữa hai nửa vỏ ngăn hơi ẩm và cặn chất tẩy rửa xâm nhập vào khoang bên trong và tình trạng của nó gắn chặt với thảo luận về khả năng chống ẩm trong Phần 3. Nửa chữ dưới thường phản ánh các đặc điểm lỗ ổ trục của nửa trên để hoàn thiện phần đỡ trục, đồng thời cũng thường kết hợp giao diện lắp chính của vỏ vào khung thiết bị. Các phần trùm của dây buộc được phân bổ xung quanh chu vi của vỏ phải được gia cố đầy đủ trong vật liệu xung quanh để chống lại lực kẹp lặp đi lặp lại mà không bị nứt, đặc biệt là trong các thiết kế vỏ nhựa trong đó các gân gia cố của phần trùm thường được thêm vào xung quanh mỗi vị trí của dây buộc. Xem vỏ hộp số như một cặp nửa cấu trúc phù hợp, chứ không phải là một vỏ bọc chung duy nhất, là một mô hình tinh thần hữu ích khi so sánh các lựa chọn tìm nguồn cung ứng hoặc chẩn đoán lỗi trường liên quan đến sai lệch hoặc rò rỉ.

8. Những cân nhắc về sản xuất đối với nguồn cung OEM và hậu mãi

Việc kiểm soát quy trình sản xuất nhất quán có ảnh hưởng trực tiếp đến hiệu quả hoạt động của hộp số máy giặt sau khi được lắp đặt, đặc biệt là về độ chính xác về kích thước lỗ trục, độ phẳng của đường phân chia và tính nhất quán của vật liệu giữa các lô sản xuất. Các nhà sản xuất OEM thường yêu cầu tính nhất quán chặt chẽ giữa các lô vì ngay cả những thay đổi kích thước nhỏ ở vị trí lỗ ổ trục cũng có thể ảnh hưởng đến sự căn chỉnh của lưới bánh răng khi vỏ được ghép nối với bộ truyền bánh răng được cung cấp riêng cho cùng một bệ. Các nhà cung cấp dịch vụ hậu mãi phải đối mặt với một thách thức liên quan nhưng khác biệt, vì hộp số thay thế phải phù hợp với bố cục lỗ ổ trục, dấu chân lắp đặt và bố trí đệm kín đường phân chia đủ chặt chẽ để tránh gây ra các vấn đề mới về tiếng ồn hoặc hơi ẩm sau khi lắp đặt, ngay cả khi kiểu thiết bị ban đầu không còn được sản xuất nữa.

Cixi Gaite Electric Co., Ltd., được thành lập vào năm 2002 và có trụ sở tại Ninh Ba, Chiết Giang, đã tập trung hoạt động sản xuất đặc biệt vào các bộ phận truyền động cốt lõi của máy giặt, bao gồm bộ giảm tốc, bộ đồng bộ và hộp số kết cấu chứa chúng, cho cả nhà sản xuất OEM và các ứng dụng hậu mãi. Hoạt động từ một cơ sở sản xuất rộng khoảng 10.000 mét vuông, công ty đã xây dựng các quy trình sản xuất của mình xung quanh các yêu cầu về độ chính xác của lỗ ổ trục và khả năng bịt kín đường phân chia liên quan đến các bộ phận vỏ hộp số máy giặt, bao gồm cả những cân nhắc về độ cứng và khả năng chống ẩm được thảo luận trong suốt trang này. Sự tập trung lâu dài này vào một dòng sản phẩm hẹp, liên quan đến cơ học, thay vì một danh mục linh kiện có mục đích chung rộng rãi, đã hỗ trợ kiểm soát quy trình nhất quán trong các hoạt động sản xuất và cho phép phối hợp chặt chẽ hơn với khách hàng về đặc điểm kỹ thuật cấu trúc và vật liệu trong giai đoạn tìm nguồn cung ứng.

Đối với các nhóm mua sắm đang đánh giá nhà cung cấp hộp số máy giặt, thông thường sẽ rất hữu ích khi yêu cầu các đơn vị mẫu để kiểm tra kích thước lỗ ổ trục, kiểm tra độ phẳng của đường phân chia và thử tải trọng trùm của dây buộc trước khi thực hiện đơn đặt hàng sản xuất, bất kể nhà sản xuất nào đang được xem xét. Việc xem xét độ đồng tâm của lỗ khoan, độ hoàn thiện bề mặt có đường phân chia cũng như tính toàn vẹn của sườn và phần lồi trên một lô mẫu nhỏ cung cấp dấu hiệu đáng tin cậy hơn về hiệu suất dự kiến ​​tại hiện trường so với việc chỉ xem xét bản vẽ kỹ thuật.

9. Hướng dẫn bảo trì và lắp đặt

Việc lắp đặt đúng cách và kiểm tra định kỳ giúp kéo dài tuổi thọ của hộp số máy giặt và giảm khả năng bị lệch trục sớm hoặc hao mòn do hơi ẩm. Các biện pháp thực hành sau đây thường được các kỹ thuật viên bảo trì làm việc trên bệ hệ thống truyền động của máy giặt khuyến nghị.

1. Xác nhận rằng bố cục lỗ ổ trục, khung lắp và vật liệu của hộp số thay thế khớp với bộ phận ban đầu trước khi lắp đặt, vì bố cục lỗ ổ trục không khớp là nguyên nhân phổ biến dẫn đến lệch bánh răng.
2. Kiểm tra miếng đệm đường phân chia hoặc bề mặt bịt kín xem có bị hư hỏng hay không trước khi lắp lại, vì vòng đệm đường phân chia bị hỏng có thể cho phép hơi ẩm xâm nhập vào vỏ ngay cả khi các lỗ ổ trục ở tình trạng tốt.
3. Kiểm tra các chốt chốt xem có bị nứt xung quanh các vị trí vít lắp không, đặc biệt là trên các thiết kế vỏ nhựa, vì việc siết quá chặt nhiều lần có thể dần dần làm yếu vật liệu xung quanh.
4. Mô-men xoắn các ốc vít vỏ đồng đều và đến giá trị được chỉ định thay vì siết quá chặt, vì lực kẹp không đồng đều hoặc quá mức có thể làm biến dạng đường phân chia và ảnh hưởng đến sự căn chỉnh lỗ ổ trục.
5. Định kỳ kiểm tra tiếng ồn bất thường của bánh răng hoặc độ ẩm có thể nhìn thấy ở đường phân chia vỏ trong quá trình vận hành, điều này có thể cho thấy độ mòn của phốt ở giai đoạn đầu trước khi xảy ra vấn đề căn chỉnh nghiêm trọng hơn.
6. Lưu giữ hồ sơ về ngày lắp đặt và các điều kiện vận hành được quan sát, đặc biệt là sự thay đổi nhiệt độ môi trường xung quanh và tần suất sử dụng, để giúp dự đoán khoảng thời gian thay thế cho kế hoạch bảo trì trong tương lai.

Việc làm theo các bước này không loại trừ khả năng hao mòn linh kiện theo thời gian, vì tất cả các linh kiện của hộp số đều bị hao mòn dần dần trong điều kiện vận hành bình thường, nhưng thực hành lắp đặt nhất quán và kiểm tra định kỳ thường giúp xác định các dấu hiệu cảnh báo sớm trước khi hỏng hóc làm gián đoạn hoạt động của thiết bị.

10. Câu hỏi thường gặp

(1) Hộp số và hộp số trên máy giặt có gì khác nhau?

Hộp số đề cập cụ thể đến thành phần vỏ kết cấu bao quanh và hỗ trợ bộ truyền bánh răng bên trong, trong khi hộp số thường đề cập đến bộ phận được đóng gói hoàn chỉnh bao gồm hộp số cùng với bộ truyền bánh răng bên trong, bộ đồng bộ hóa và cụm trục đầu ra. Trong thực tế, hộp số là một thành phần cấu trúc trong cụm hộp số hoàn chỉnh.

(2) Làm cách nào để biết bệ máy giặt của tôi cần vật liệu gì?

Việc xác định vật liệu thích hợp thường bắt đầu bằng tải mô-men xoắn mục tiêu và chu kỳ làm việc dự kiến ​​của bệ thiết bị, vì vỏ nhựa đúc phun và kim loại đúc khuôn tương ứng với sự cân bằng về cấu trúc và trọng lượng khác nhau như được nêu trong Phần 3 và 6 của trang này. Kiểm tra bố cục lỗ ổ trục, vị trí lắp đặt và loại vật liệu của bộ phận ban đầu dựa trên dữ liệu tham khảo của nhà sản xuất là cách đáng tin cậy nhất để xác nhận sự trùng khớp chính xác trước khi đặt hàng thay thế.

(3) Vật liệu vỏ hộp số có ảnh hưởng đáng kể đến việc căn chỉnh bánh răng về lâu dài không?

Vật liệu vỏ bánh răng là một trong nhiều yếu tố ảnh hưởng đến sự căn chỉnh lâu dài, bên cạnh chất lượng lắp đặt, tần suất chu kỳ nhiệt và độ chính xác của lỗ ổ trục khi sản xuất. Như minh họa trong Phần 4, vỏ nhựa gia cố và kim loại đúc thường có độ ổn định kích thước tương đối giảm chậm hơn so với vỏ nhựa không gia cố tiêu chuẩn trong các điều kiện chu kỳ nhiệt tương tự, mặc dù kết quả thực tế khác nhau tùy theo ứng dụng.

(4) Hộp số bị nứt có thể sửa chữa thay thế thay thế được không?

Hư hỏng bề mặt nhỏ ngoài lỗ ổ trục hoặc trùm dây buộc đôi khi có thể được xử lý mà không cần thay thế hoàn toàn, nhưng vết nứt gần lỗ ổ trục hoặc trùm dây buộc thường làm ảnh hưởng đến tính toàn vẹn của cấu trúc theo cách khiến việc thay thế toàn bộ vỏ là lựa chọn đáng tin cậy hơn, vì những khu vực này ảnh hưởng trực tiếp đến sự căn chỉnh bánh răng và độ an toàn của kẹp.

(5) Tôi nên cung cấp thông tin gì khi tìm nguồn cung cấp vỏ hộp số máy giặt từ nhà sản xuất?

Thông tin hữu ích thường bao gồm nền tảng thiết bị hoặc tham chiếu mô hình, cách bố trí và khoảng cách lỗ ổ trục, kích thước khung lắp đặt, tải mô-men xoắn dự kiến ​​và danh mục vật liệu ưu tiên, vì những chi tiết này giúp nhà sản xuất đề xuất thiết kế kết cấu và vật liệu vỏ phù hợp.
